Productos->Serial->RS-485->Familia Z->Z-4AI
Módulo de adquisición de datos para 4 canales de entradas analógicas
Características:
Aplicaciones:
Z-4AI
- Entradas de voltaje o corriente con un rango programable de: 2 Vdc, ± 10 Vdc y ± 20 mA con una resolución de 16 bits
- La dirección Modbus y la velocidad de transmisión puede ser configurada mediante DIP switches
- Tiempo de muestreo para todos los canales de 240 ms o 480 ms
- Salida de 1500 Vac comparada con otros circuitos de bajo voltaje

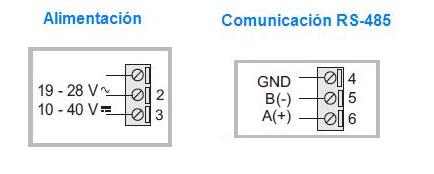

- Fácil conexión de alimentación y comunicación serial para montaje en riel DIN
- Comunicación serial RS-485 con protocolo ModBus RTU, para una conexión de hasta 64 equipos
- Distancia de transmisión de datos RS-485 de hasta 1,200 mts
- Configuración por RS-232
- Terminales removibles con una sección de 2.5 mm cuadrados
- Comunicación RS232 con conector jack de 3.5 mm al frente
| Especificaciones del Sistema | ||

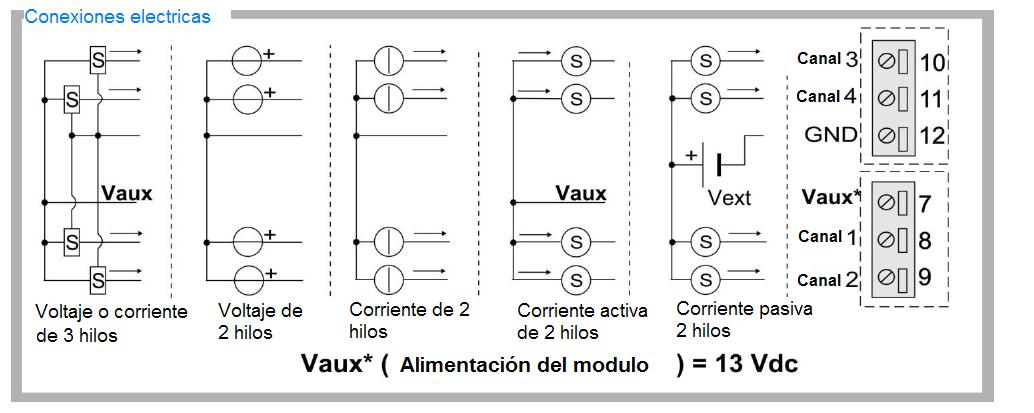

Entradas |
||
| Número de canales | 4 Entradas | |
| Tipo | Voltaje: Bipolar a +/-2Vdc o +/-10Vdc Corriente: Bipolar a +/-20mA |
|
| Rango | ±80 mVdc | |
| Impedancia de entrada | >100 kΩ | |
| Resolución | 15 bits + 1 bit de signo | |
| Exactitud | Inicial: 0.1% de escala completa | |
| Linealidad | 0.03% | |
| Zero | 0.02% del rango | |
| Termopar | 100 ppm EMI: 0.02% | |
| Tiempo de Muestreo | 120 ms/canal o 60 ms/canal | |
| Alimentación | ||
| Voltaje | 10-40 Vdc / 19-28 Vac / 50-60 Hz | |
| Consumo | 1.5 W @ 24 Vdc, máximo 2.5 W | |
| Aislamiento | 1,500 Vac | |
| Protección de sobrecarga | +/-30Vdc o 25 mA | |
| Condiciones ambientales | ||
| Temperatura en operación | -10 a +65°C | |
| Humedad | 30 a 90% a 40°C sin condensación | |
| Temperatura de almacenamiento | -20 a +85°C | |
| Grado de protección | IP20 | |
| Dimensiones | 17.5 X 100 X 112 mm (W x H x D) | |
| Conexiones | Terminales a tornillo removibles Jack frontal de 3.5 mm |
|
