Módulo de adquisición de datos para 4 entradas RTD.
Características:
Aplicaciones
Z-4RTD-2
El Z-4RTD-2 es un módulo industrial que permite leer hasta 4 entradas de RTD de manera simultánea. Cada canal puede ser configurado para diferentes tipos de RTD (Pt100, Pt1000, Pt500, Ni100) y con filtros seleccionables por software que aseguran la adquisición de valores confiables.
Provee de una comunicación serial ModBus RS-485. Las conexiones se hacen en terminales a tornillo.
Características:
- Entrada: 4 Canales de RTD (Pt100, Pt1000, Pt500, Ni100).
- Interfaz: Comunicación serial RS485 con protocolo Modbus RTU.
- Aislamiento Galvánico
- Fácil conexión de alimentación y comunicación serial para montaje en riel DIN
- La dirección y la velocidad de transmisión pueden ser configuradas mediante DIP Switch
- Cada entrada es configurada independientemente de las otras
| Especificaciones del Sistema | ||
Entradas |
||
| Número de canales | 4 | |

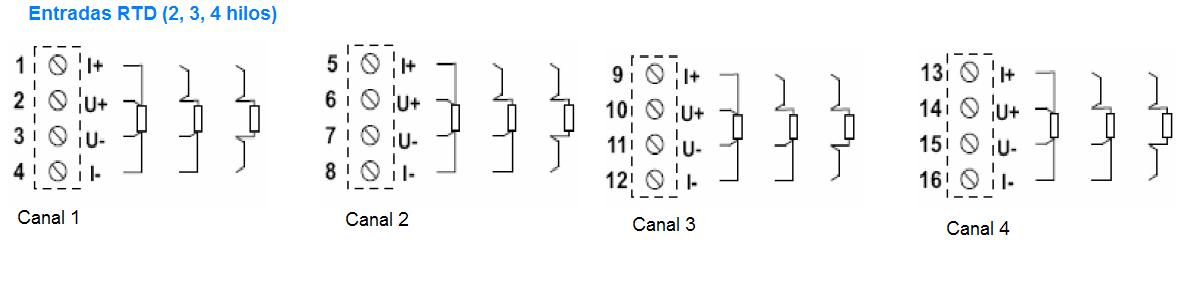

| Tipo | RTD (Pt100, Pt1000, Pt500, Ni100) 2, 3 o 4 hilos | |
| Voltaje Máximo | 24V | |
| Resolución del ADC | 14 bits | |
| Software de Configuración | Por Serial (RS232/485) o Ethernet (Z-NET) | |
| Alimentación | ||
| Voltaje | 10 a 40Vdc, 19 a 28 Vac | |
| Consumo | 0.7 W | |
| Aislamiento | 1,500 Vac | |
| Protección | 400 W/ms | |
| Condiciones ambientales | ||
| Temperatura en operación | -10 a +65°C | |
| Humedad | 30 a 90% a 40°C sin condensación | |
| Temperatura de almacenamiento | -20 a +85°C | |
| Grado de protección | IP20 | |
| Dimensiones | 17.5 X 100 X 112 mm (W x H x D) | |
| Peso | 140 g | |
| Carcasa | Fibra de vidrio auto extinguible clase V0 | |
| Hot swapping | Si | |
| Conexiones | Plug in, terminales a tornillo para conductores de 2.5mm (máx.) | |
| Montaje | Riel DIN simétrico de 35mm | |
| Comunicación | ||
| Interfaz RS485 | 2 hilos, Velocidad de Transmisión de 1200 a 115Kbaudios | |
| Interfaz RS232 | Velocidad de Transmisión de 2400 | |
| Paridad | Ninguna | |
| Protocolo | MobBus RTU esclavo | |
| Distancia de la comunicación | 1,200 mts máximo sin repetidor | |
| Conectividad | Máximo 32 nodos | |
| Software de programación | Configuración de parámetros en línea vía conexión serial con el paquete Z-Setup o Ethernet con el paquete Z-NET (se requiere Z-TWS) | |
