Módulo de adquisición de datos para 4 canales de entradas analógicas.
Características:
Aplicaciones:
Z-4TC
El Z-4TC es un módulo industrial que permite leer hasta 4 termopares de manera simultánea. Cada canal puede ser configurado para diferentes tipos de termopares y con filtros seleccionables por software que aseguran la adquisición de valores confiables. Provee de una comunicación serial ModBus RS-485. Las conexiones se hacen en terminales a tornillo.
Características:
- Entrada para 4 termopares: J, K, R, S, T, B, E, N
- Detección de termopar abierto
- Tiempo de muestreo por canal de 240ms o 480ms para todos los canales
- Aislamiento de 1500Vac
- Fácil conexión de alimentación y comunicación serial para montaje en riel DIN
- Comunicación serial RS-485 con protocolo ModBus RTU, para una conexión de hasta 64 equipos
- Distancia de transmisión de datos RS-485 de hasta 1,200 mts
- Configuración por RS-232
- La dirección y el Baud Rate pueden ser configurados mediante DIP Switch
- La medición de entrada puede ser configurada para temperatura o mV (± 160 mV)
- Filtros programables para estabilizar las mediciones de entrada
- Compensación de punta fría
| Especificaciones del Sistema | ||
Entradas |
||
| Número de canales | 4 | |
| Tipo | Termopares: J, K, E, N, S, R, B, T Voltaje bipolar |
|
| Rango | ±80 mVdc | |
| Impedancia de entrada | >10 MΩ | |
| Resolución | 5 µV | |
| Exactitud | 0.1% de rango | |
| Linealidad | 0.02% | |
| Estabilidad | 0.01%/°C | |
| Alimentación | ||
| Voltaje | 19-40 Vdc / 19-28 Vac / 50-60 Hz 9-28 Vdc opcional |
|
| Consumo | 1.5 W @ 24 Vdc, máximo 2.5 W | |
| Aislamiento | 1,500 Vac | |
| Protección de sobrecarga | 60 V | |
| Condiciones ambientales | ||
| Temperatura en operación | 0 a +55°C | |
| Humedad | 30 a 90% a 40°C sin condensación | |
| Temperatura de almacenamiento | -20 a +70°C | |
| Grado de protección | IP20 | |

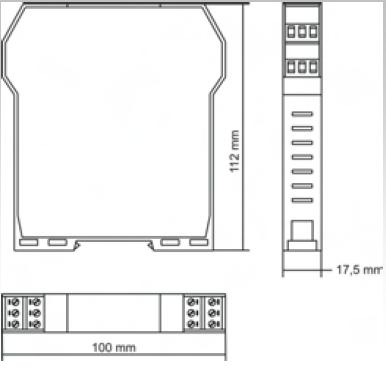

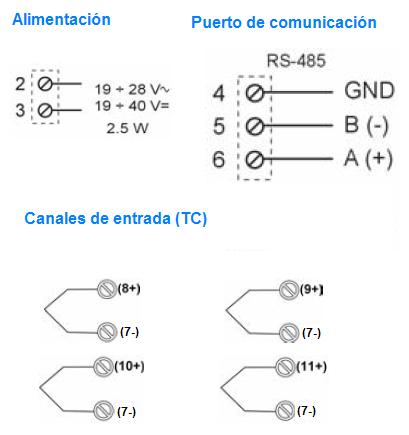

| Dimensiones | 17.5 X 100 X 112 mm (W x H x D) | |
| Peso | 140 g | |
| Carcasa | Nylon 6, 30% fibra de vidrio auto extinguible clase V0 | |
| Hot swapping | Si | |
| Conexiones | Plug in, terminales a tornillo para conductores de 2.5mm (máx.) | |
| Montaje | Riel DIN simétrico de 35mm | |
| Comunicación | ||
| Interfaz | RS-485 de 2 hilos | |
| Baud rates | 1,200, 2,400, 4,800, 9,600, 19,200, 38,400, 57,600 bps | |
| Paridad | Ninguna, par, impar | |
| Protocolo | MobBus RTU esclavo | |
| Distancia de la comunicación | 1,200 mts máximo sin repetidor | |
| Conectividad | Máximo 32 nodos | |
| Software de programación | Configuración de parámetros en línea vía conexión serial con el paquete Z-Setup o Ethernet con el paquete Z-NET (se requiere Z-TWS) | |
