Aislador de corriente continua. con una entrada de corriente (0~20mA/ 4~20mA) y una salida de corriente (0~20mA/ 4~20mA).aislamiento galvanico 1,5 kVac, Montaje en riel DIN. puede alimentar sensores de 2 hilos, Alimentacion: 10 a 40 Vdc o 19 a 28 Vac
Caracteristicas:
Aplicaciones
Z109S
Z109S es un dispositivo que permite aislar señales de mA. El dispositivo puede alimentar también todos los sensores de 2 hilos y puede usarse para resolver también los conflictos de alimentación en el mismo bucle mA. Un aislamiento galvánico de 3 vías entre la fuente de alimentación // entrada // circuitos de salida garantiza la integridad de sus datos.
Caracteristicas:
- Entrada de Corriente 0-20 mA (activo o pasivo)
- Salida de Corriente 0-20 mA (activo o pasivo)
- Alimentación para transductores de 2 hilos
- Aislamiento galvánico @3 vías
- Tiempo de respuesta 40ms
- Alimentación: 9-40 Vdc ó 19-28 Vac
| GENERAL SPECIFICATIONS | |||
| GENERAL DATA | |||
| Power supply | 10..40 Vdc / 19..28 Vac / 50-60 Hz | ||
| Power consumption | 2,5 W | ||
| Isolation | 1.500 Vac (3 way) | ||
| Power transducers | Yes | ||
| Accuracy | 0,2% | ||
| Status Indicators | Power supply, error, data transmission, data reception, input status | ||
| Setting | - | ||
| Mounting | 35 mm DIN rail guide | ||
| Protection Degree | IP20 | ||
| Operating Temperature | 0..50 °C | ||
| Dimension (W x H x D) | 17.5 x 100 x 112 mm | ||
| Input | |||
| Channel Numbers | 1 | ||
| Current | 2 scales: 0/4..20 mA (active/passive) Input impedance: 600 Ω |
||
| Output | |||
| Channel Numbers | 1 | ||
| Current | 2 scales: 0/4..20 mA (active/passive) Loop impedance: < 600 Ω |
||
| Standard | |||
| Approval | CE, UL-CSA | ||
| Norms | EN 50081-2; EN 55011; EN 50082-2; EN 61000-2-2/4; EN 50140/141; EN 61010-1 | ||

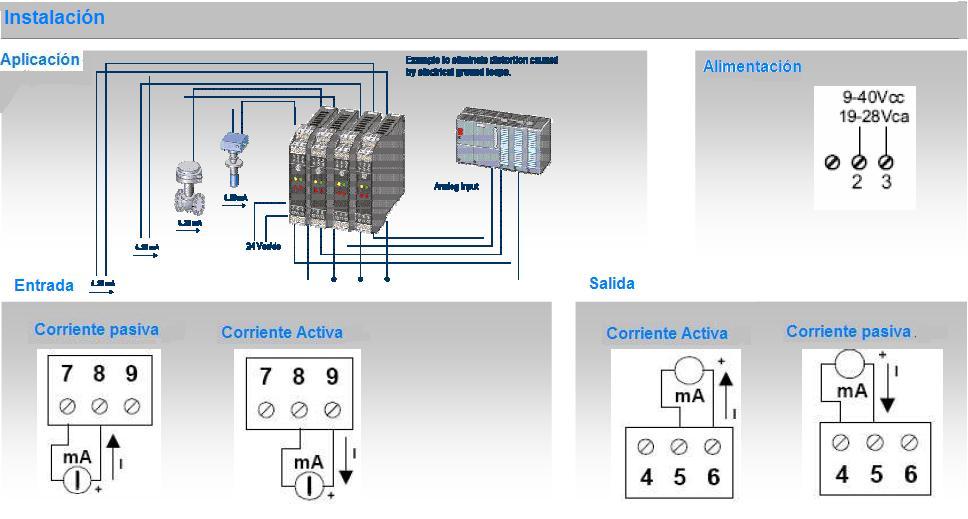

Aplicaciones
