Productos -> Sensores / Transductores / Acondicionadores -> Acondicionadores de Corriente -> Z109UI2
Convertidor y aislador con una entrada de corriente (± 20 mA) o voltaje (100 mV~20 V)/ salida de corriente (0~20 mA/ 4~20 mA) o voltaje (0~10V/ 2~10V). Alimentación de 10~40 Vdc / 19~28 Vac.
Caracteristicas:
Z109UI2
Z109UI2 es un dispositivo que acepta señales de mA / V capaces de convertirlo en señales estándar de mA / V. Es configurable para entradas monopolares o bipolares y todos los parámetros son configurables a través de interruptores DIP. El dispositivo puede alimentar también todos los sensores de 2 hilos. Un aislamiento galvánico de 3 vías entre la fuente de alimentación // entrada // circuitos de salida garantiza la integridad de sus datos.
Caracteristicas:
- Entrada de Corriente bipolar seleccionable de hasta 20 mA ó voltaje desde 100 mV a 20V
- Salida de Voltaje 0/2-10 Vdc ó Corriente 0/4-20 mA
- Tiempo de respuesta de 35 ms

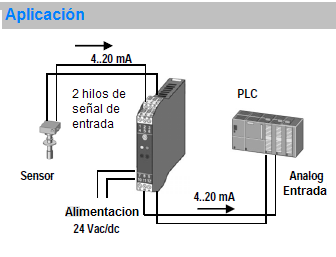

- Alimentación para transductores de 2 hilos, 20 Vdc
- Aislamiento galvánico @3 vías
- Alimentación: 9-40 Vdc ó 19-28 Vac
| GENERAL SPECIFICATIONS | |||
| GENERAL DATA | |||
| Power supply | 10..40 Vdc / 19..28 Vac / 50-60 Hz | ||
| Power consumption | 2,5 W | ||
| Isolation | 1.500 Vac (3 way) | ||
| Power transducers | Yes | ||
| Accuracy | 0,1% | ||
| Status Indicators | Power supply, error, data transmission, data reception, input status | ||
| Setting | Dip- switches EASY_Z109 (PC software) Test-3 (hand held calibrator) |
||
| Mounting | 35 mm DIN rail guide | ||
| Protection Degree | IP20 | ||
| Operating Temperature | -10..+60 °C | ||

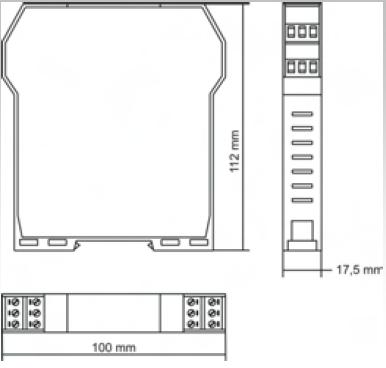

| Dimension (W x H x D) | 17.5 x 100 x 112 mm | ||
| Input | |||
| Channel Numbers | 1 | ||
| Voltage | (mV, V) Bipolar from 75 mV to 20 V Resolution 15 bit + sign |
||
| Current | Bipolar up to 20 mA (active/passive) Resolution 1 μA |
||
| Output | |||
| Channel Numbers | 1 | ||
| Voltage | 4 scales: 0..1, 0..5, 0..10, 2..10 V Min load resistance: 2.000 Ω |
||
| Current | 2 scales: 0/4..20 mA (active/passive) Loop impedance: < 600 Ω |
||
| Standard | |||
| Approval | CE, UL-CSA | ||
| Norms | EN 50081-2; EN 55011; EN 50082-2; EN 61000-2-2/4; EN 50140/141; EN 61010-1 | ||
