Productos -> Sensores / Transductores / Acondicionadores ->Acondicionadores de Corriente -> -> Z201/Z201-H
Convertidor/aislador con entrada de 0 a 5 A o 0 a 10 A AC y salida 4 a20 mA, 0 a 10 Vdc p 2 a 10 Vdc. Aislamiento galvanico de 3 vias (alimentacion, entrada y salida). Montaje en riel DIN. Alimentacion de 10 a 40 Vdc o 19 a 28 Vac
Caracteristicas:
Dimensiones e Instalación
Z201/Z201-H
Z201 acepta una corriente alterna (5 o 10 Ac) y proporciona una salida analógica aislada (mA o V). Dispone también de interruptores DIP para establecer los rangos de salida. Se puede solicitar con fuente de alimentación alta o baja. Un aislamiento galvánico de 3 vías entre la fuente de alimentación // entrada // circuitos de salida garantiza la integridad de sus datos.
Caracteristicas:
- Entrada 1 canal para corriente alterna de 0~5 A o 0~10 A
- Salida 1 canal de corriente 0~20 mA, 4~20 mA o voltaje 0~10 Vdc, 2~10 Vdc
- Aislamiento galvónico de 3 vías
- Alta precisión: mejor que 0.3%
- Conexiones mediante terminales a tornillo y montaje en riel DIN
- Alimentación:
- Z201: 9-40 Vdc o 19-28 Vac
- Z201-H: 85~265 Vac/Vdc
| GENERAL SPECIFICATIONS | |||
| GENERAL DATA | |||
| Power supply | 10..40 Vdc / 19..28 Vac (Z201) 85..265 Vac/Vdc (Z201-H) |
||
| Power consumption | 2,5 W | ||
| Isolation | 4000 Vac towards power supply / output ports. | ||
| Power transducers | Yes | ||
| Accuracy | 0,3% | ||
| Response time | 200 ms (Z201), 100 ms (Z201-H) | ||
| Status Indicators | Power supply | ||
| Setting | Dip- switches | ||
| Mounting | 35 mm DIN rail guide | ||
| Protection Degree | IP20 | ||
| Operating Temperature | 0..55°C (Z201) -10..+65 °C (Z201-H) | ||
| Dimension (W x H x D) | 17.5 x 100 x 112 mm | ||
| Input | |||
| Channel Numbers | 1 | ||
| Current | 5 Ac / 10Ac | ||
| Output | |||
| Channel Numbers | 1 | ||
| Voltage | 4 scales: 0..1, 0..5, 0..10, 2..10 V Min load resistance: 2.000 Ω |
||
| Current | 2 scales: 0/4..20 mA (active/passive) Loop impedance: < 600 Ω |
||
| Standard | |||
| Approval | CE | ||
| Norms | EN60688/1997 + A1 + A2. EN61000-6-4/2002-10 EN61000-6-2/2006-10 EN61010-1/2001 |
||

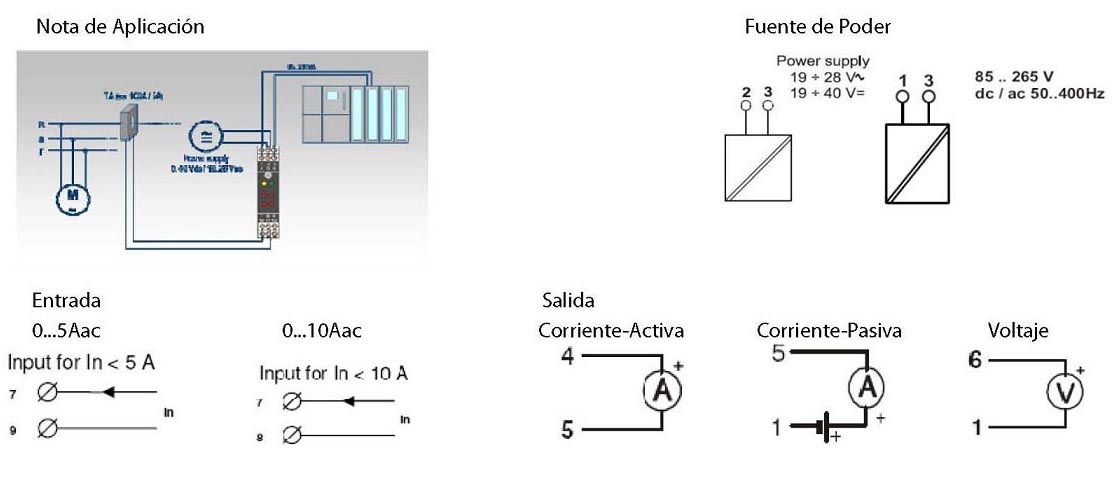

Dimensiones e Instalación
