Convertidor/aislador de voltaje AC a corriente/voltaje DC, con entrada AC de 0~500Vac y salida de corriente o voltaje (0-20mA y 4-20mA o 0-1 /0-5 /0-10 y 2 a 10Vdc). Aislamiento galvanico. Montaje en riel DIN. Alimentacion de 10 a 40Vdc o 19 a 28Vac
Caracteristicas:
Dimensiones e Instalación

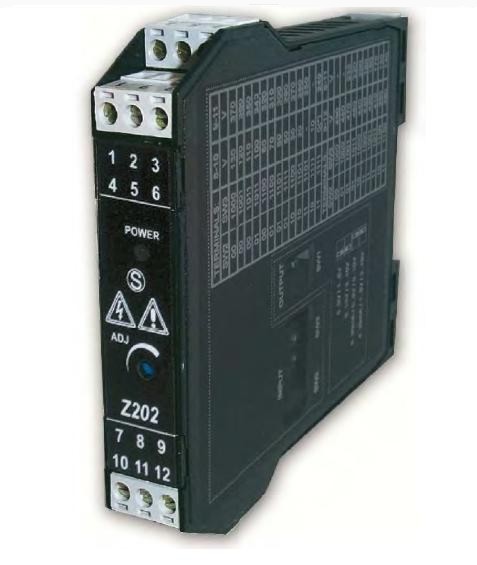

Z202/Z202-H
Z202 acepta un voltaje alternativo (10..490 Vac) y proporciona una salida analógica aislada (mA o V). También dispone de interruptores DIP para establecer el rango específico, entrada y salida. Se puede solicitar con fuente de alimentación alta o baja. Z202 también se puede usar como un micrómetro (500 µAfs). Un aislamiento galvánico de 3 vías entre la fuente de alimentación // entrada // circuitos de salida garantiza la integridad de sus datos.
Caracteristicas:
- Entrada: 1 canal para voltaje de 10~490 Vac
- Salida: 1 canal de corriente 0~20 mA, 4~20 mA ó voltaje 0~10 Vdc, 2~10 Vdc
- Aislamiento galvánico de 3 vías
- Alta precisión: 0.3%
- Conexiones mediante terminales a tornillo y montaje en riel DIN
- Alimentación:
- Z202: 9~40 Vdc ó 19~28 Vac
- Z202-H: 85~265 Vac/Vdc.
| GENERAL SPECIFICATIONS | |||
| GENERAL DATA | |||
| Power supply | 10..40 Vdc / 19..28 Vac (Z202) 85..265 Vac/Vdc (Z202-H) |
||
| Power consumption | 1,5 W | ||
| Isolation | 4000 Vac towards power supply / output ports. | ||
| Power transducers | Yes | ||
| Accuracy | 0,25% | ||
| Response time | 100 ms | ||
| Status Indicators | Power supply | ||
| Setting | Dip- switches | ||
| Mounting | 35 mm DIN rail guide | ||
| Protection Degree | IP20 | ||
| Operating Temperature | -10..+65 °C | ||
| Dimension (W x H x D) | 17.5 x 100 x 112 mm | ||
| Input | |||
| Channel Numbers | 1 | ||
| Voltage | 0..500 Vac | ||
| Output | |||
| Channel Numbers | 1 | ||
| Voltage | 4 scales: 0..1, 0..5, 0..10, 2..10 V Min load resistance: 2.500 Ω |
||
| Current | 2 scales: 0/4..20 mA (active/passive) Loop impedance: < 600 Ω |
||
| Standard | |||
| Approval | CE | ||
| Norms | EN60688/1997 + A1 + A2. EN61000-6-4/2002-10 EN61000-6-2/2006-10 EN61010-1/2001 |
||

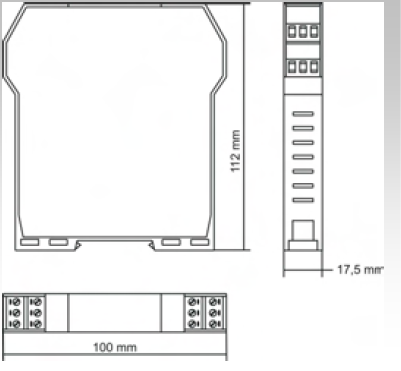

Dimensiones e Instalación
