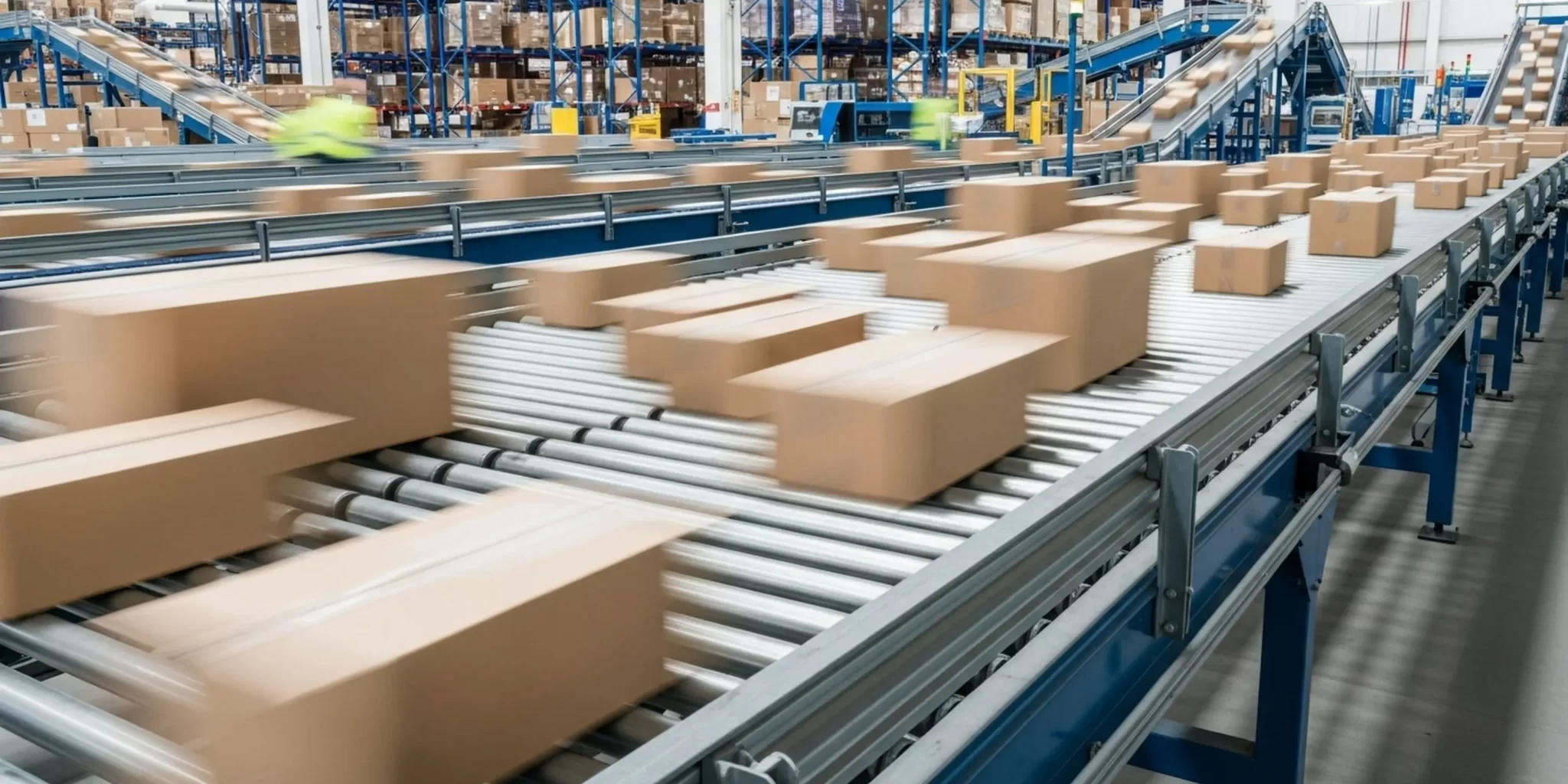

Control de "Gap" y Singulación en Bandas Clasificadoras (Sorters)

Marcas recomendadas

El Arte de la Precisión a Alta Velocidad En los centros de Fulfillment (E-commerce), el enemigo número uno es el "atasco". Para que los sistemas de clasificación automática (Shoe Sorters, Cross-belt) funcionen, cada paquete debe entrar con una separación exacta (Gap). Si van muy pegados, el sistema falla; si van muy separados, se pierde productividad. Esta aplicación automatiza esa separación perfecta.

Detalle Técnico de la Solución

Ojos de Alta Velocidad:Todo comienza con la detección. Se utiliza un Sensor Fotoeléctrico Infrarrojo modelo SPBIR4 de la marca Tri-Tronics. Su característica clave es la velocidad de respuesta (microsegundos); debe ver el espacio milimétrico entre dos cajas que viajan a 2 metros por segundo.
Cerebro Matemático:La señal digital entra a las entradas de alta velocidad de un PLC (Controlador Lógico Programable) modelo FBS-20MCR2-AC de la marca FATEK. El PLC ejecuta una fórmula matemática simple: Velocidad de Banda x Tiempo = Distancia.
Actuación Precisa: Si el PLC detecta que el paquete "B" está muy cerca del "A", envía una señal analógica (0-10V) mediante el módulo de expansión FBS-4A2D al variador de frecuencia de una banda servo corta.
Corrección Física (Singulación): SLa banda corta acelera bruscamente. Esto hace que el paquete "A" se aleje, creando el "Gap" necesario. Un segundo sensor PZICR4 confirma que la separación es correcta antes de entrar al Sorter principal.

Ventajas Competitivas

Cero Recirculación: Evita que los paquetes sean rechazados por el escáner y tengan que dar toda la vuelta al circuito nuevamente.

Maximización del Throughput: Permite que las bandas corran a su máxima velocidad teórica sin miedo a atascos mecánicos.

Lectura Confiable: Los sensores Tri-Tronics aseguran que el sistema no se confunda con etiquetas brillantes o cajas negras (problema común en sensores baratos).

Solución Costo-Efectiva: El PLC FATEK ofrece la potencia de cálculo necesaria sin el costo de un sistema de control de movimiento complejo.

Contáctanos

EQUIPOS RECOMEDADOS

SPBIR4

Sensor SmartEye Pro con Luz LED Infrarroja y Óptica Retroreflectiva R4

Comprar

FBs-20MCR2-AC

PLC Industrial con 12 entradas digitales de 24Vdc con velocidad alta (200KHz) y medio alta (20KHz y 5KHz), 8 salidas de relevador/ puerto de comunicación RS-232. Alimentacion de 100~240VAC y reloj de tiempo real integrado.

Comprar

FBs-4A2D

Modulo de expansion de entradas/salidas analogicas para PLC serie FBs con 4 entradas analogicas de 14 bits y 2 salidas analogicas de 14 bits (-10V~0V~+10V or -20mA~0mA~+20mA), configuracion por medio de jumpers para proporcionar variedades de salida

Comprar
