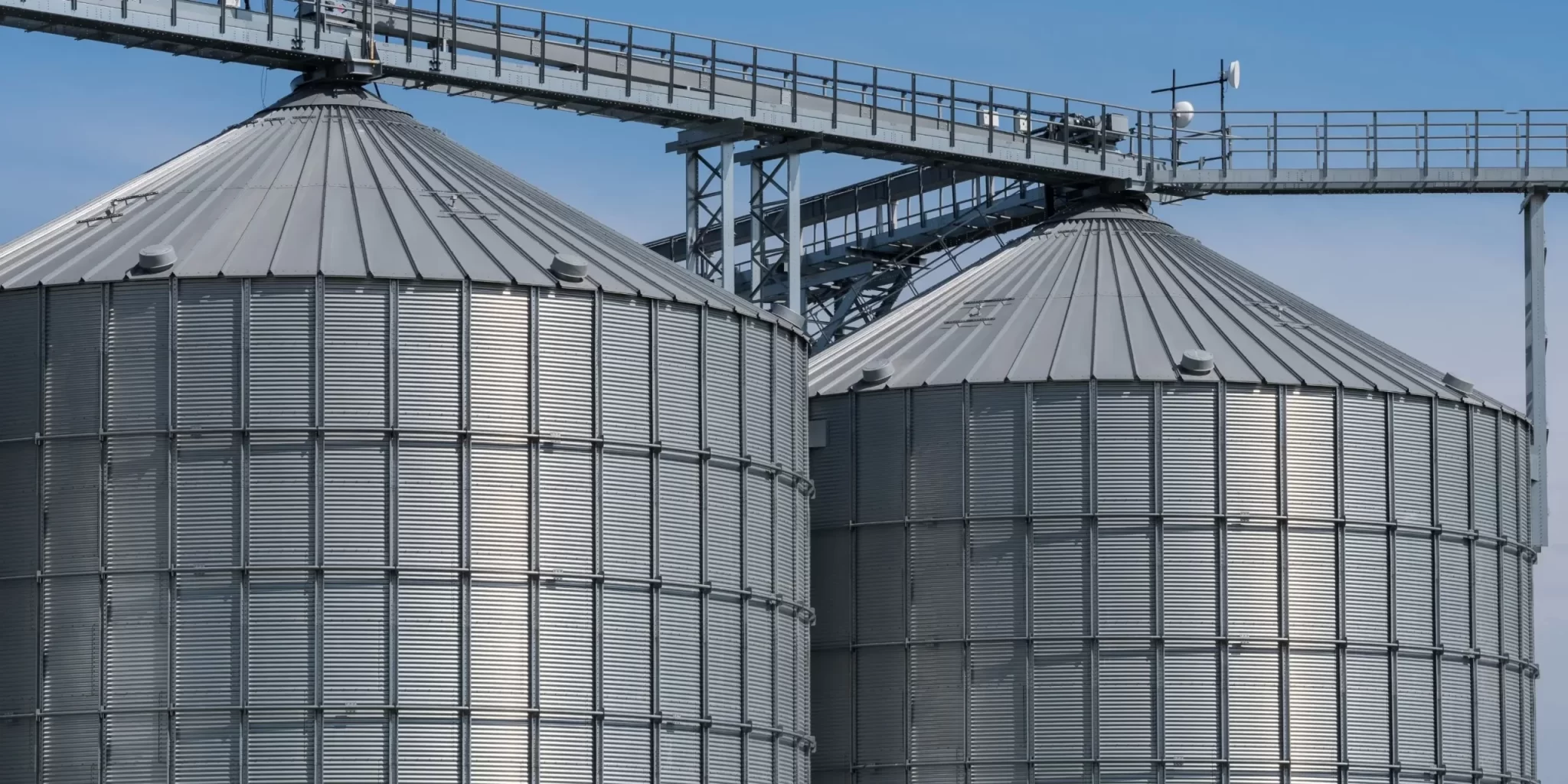

Control de Inventario en Silos de Granos y Polímeros

En centros logísticos que manejan materias primas a granel, como granos o polímeros, conocer con precisión el nivel de inventario en los silos es crítico para la planificación del transporte y la continuidad operativa.

Esta aplicación permite conocer el inventario real en tiempo casi real, sin depender de estimaciones o mediciones manuales.

¿Cómo Funciona la Aplicación?

1. 1. Pesaje Estructural del Silo En lugar de utilizar sensores de nivel convencionales, se instalan celdas de carga tipo pancake de la serie LCF de la marca FUTEK en las patas de la estructura del silo. Asimismo, se integra la caja de conexiones modelo FSH02126, la cual permite realizar la ecualización y suma de las señales de las celdas de carga. Estas celdas miden directamente el peso total del silo, lo que permite calcular con alta precisión la cantidad de material almacenado, independientemente de la densidad o forma del producto.
2. 2. Acondicionamiento y Digitalización de la SeñalLa señal proveniente de la caja sumadora se conecta al módulo Z-4AI de la marca SENECA. Este equipo acondiciona la señal y la convierte a un protocolo industrial estándar, como Modbus RTU sobre RS485, facilitando su integración con sistemas de control.
3. 3. Transmisión Remota de DatosEl transmisor se enlaza a un gateway modelo R-KEY-LT de la marca SENECA, que permite enviar la información del peso a través de Ethernet hacia la sala de control o el sistema central de supervisión.
4. 4. Visualización y Control Operativo El operador visualiza el nivel de llenado del silo en tiempo real desde una HMI modelo P5070N de la marca FATEK, donde puede consultar inventarios, alarmas de nivel mínimo/máximo y estados del sistema.

Ventajas de la Aplicación
