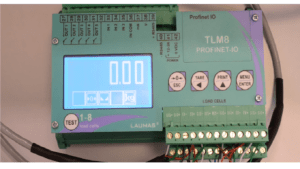

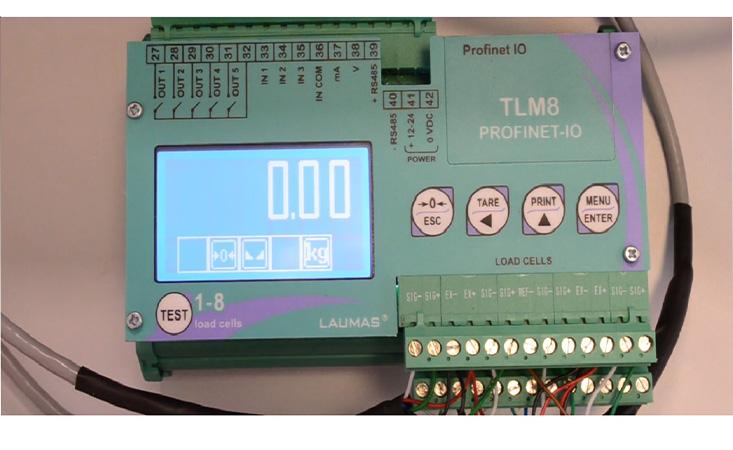

El TLM8 es un transmisor de peso multicanal de la marca LAUMAS en el que podemos conectar hasta 8 celdas de carga diferentes (en este ejemplo solo se verán conectados 6). Aquí tenemos una pareja de conectores formada por SIG- y SIG+, hay 4 pares en la fila superior y 4 pares en la fila inferior, las posiciones de las señales son las mismas en ambas filas.
Por ejemplo la terminal 1 es SIG – para la celda de carga 1 y la terminal 14 es SIG – para la celda de carga 5.
Configuración:
Luego tenemos una pareja de conectores de fuente de excitación (EX- y EX+) para cada 2 celdas de carga.
Dos celdas de carga adyacentes deben compartir estos conectores y es necesario insertar 2 cables (2 rojos Ex+, 2 negros Ex-) en cada terminal.

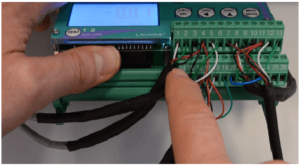

Aquí tenemos 2 cables de alimentación EX- negros conectados a la terminal 3 y tenemos 2 cables de alimentación EX+ rojos conectados a la terminal 4.
Señales de referencia
Ahora pasemos a las señales de referencia: hay solo una terminal REF- y una terminal REF+, por consiguiente, en cuanto a las celdas de carga a 6 hilos tienen 2 posibilidades:
La primera:
Utilizar terminales auxiliares externas para conectar en paralelo todos los REF+ juntos con todos los REF- y luego conectarlos a las terminales REF+ y REF- del dispositivo esto calcula una media de todas las señales REF.
La segunda:
Se conecten solo un REF+ y un REF- provenientes de una celda de carga que se encuentra a una distancia media del dispositivo si hay una diferencia significativa entre la longitud de los cables de las celdas de carga eviten elegir el cable más largo o el más corto, optando por un cable de media longitud.
También en este caso se obtienen una media de todas las señales, se recomienda que se aíslen las señales de REF no utilizadas para las celdas de carga con 4 cables, es suficiente conectar la terminal REF- a una de las terminales EX- y el REF+ a uno de las terminales EX+.
En este ejemplo se tienen celdas de carga con 6 cables conectadas al transmisor de peso multicanal y hemos optado por la segunda posibilidad, esta celda de carga proporciona solo una señal REF.
Si tiene dudas sobre este tipo de instalación o si usted está trabajando en cualquier aplicación de pesaje o medición de fuerza en la que le podamos ayudar, por favor háganoslo saber. Ofrecemos soporte técnico gratuito para ayudarle a escoger el mejor equipo para su aplicación.
