Para realizar esta configuración se requiere:
-El sensor infrarrojo de PE21LT con configuración de emisividad y resolución óptica de 2:1 y rango de temperatura de -20°C a 100°C.
-El display S311A-4-H con pantalla de 4 dígitos/ entrada análoga universal (V/ mA/ PT100/ Termopar)/ 14bits de resolución y alimentación de 80 a 265Vac.
El principio que seguiremos es el de la captura de una señal analógica directamente al display.

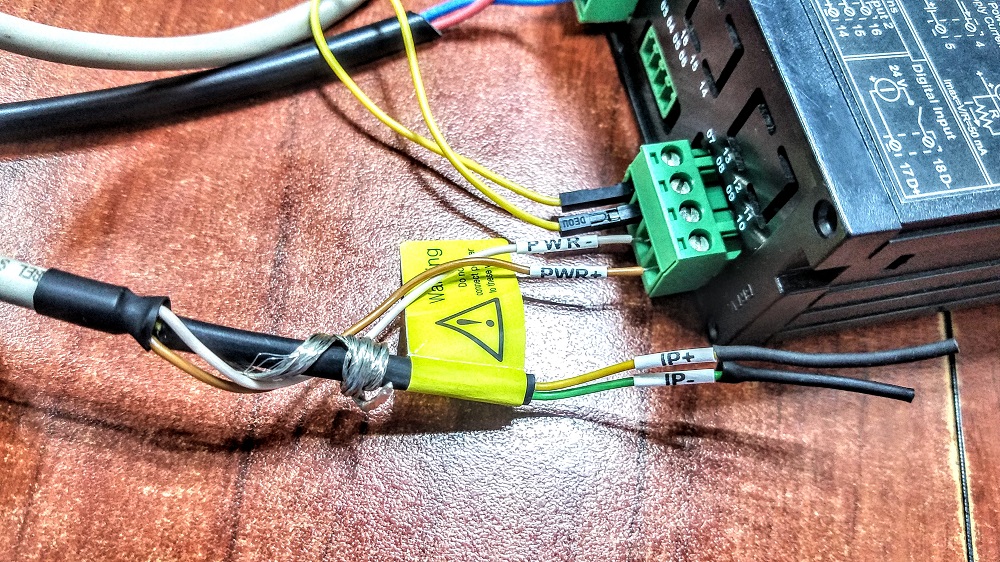

1.- Conectamos las terminales del sensor hacia las terminales a tornillo del display donde PWR+ y PWR- sirven tanto para energizar el sensor como para tomar la lectura analógica de 4-20mA y un puente entre el conector 07 y 08, (como dato técnico IP+ e IP- son para el cálculo de punto frio en caso de requerirlo):

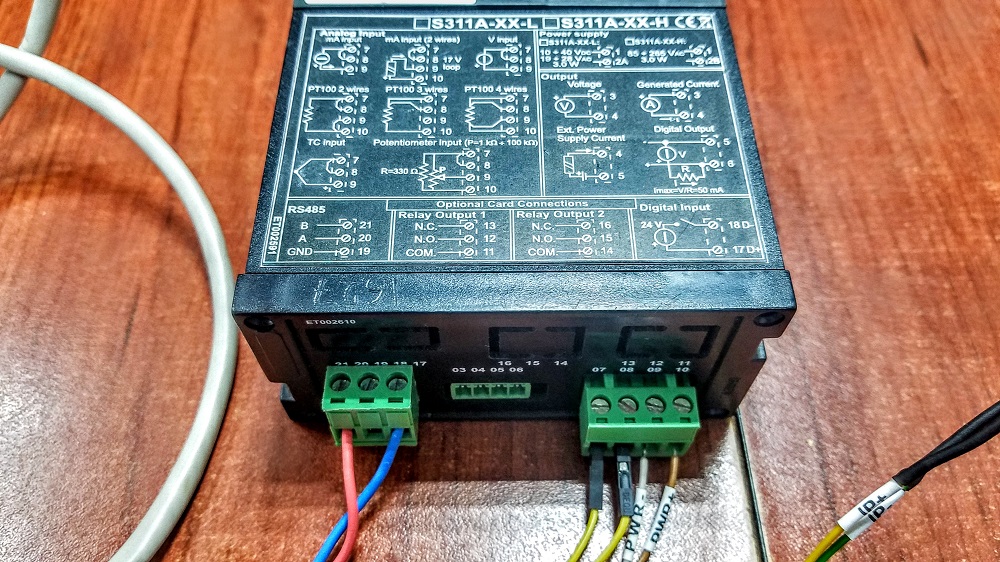

2.- Conectamos un cable de energía a las terminales del display, con ello daremos energía (120VCA) al display tal cual se muestra en la siguiente imagen:
3.- Una vez conectado todo energizamos conectando el contacto a la toma eléctrica convencional. El display al tener una señal de entrada va a reconocer de manera automática el tipo de señal. Queda únicamente configurar la escala a la que queremos visualizar la señal y comenzar a tomar datos:
3.1.- Esta configuración es únicamente para visualizar datos en la pantalla, si usted quiere retransmitir la señal a un PLC o a una tarjeta de adquisición de datos puede optar por el display S311A-6-H-O que además de retransmitir la señal tiene 2 salidas a relevador para alarmas o actuadores.

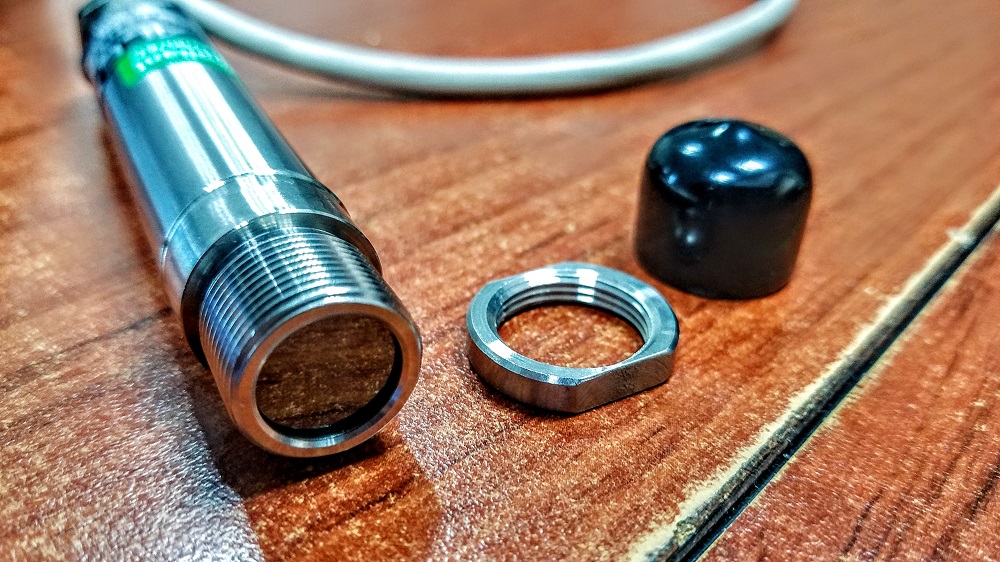

El sensor tiene un protector removible en la parte frontal que, si se deja en el sensor sirve para medir la temperatura ambiente:

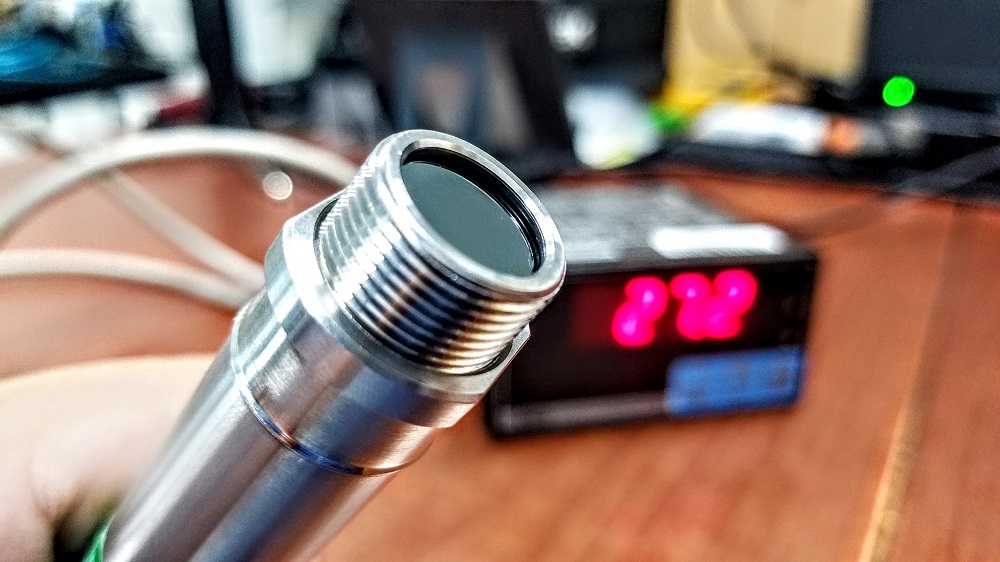

También tiene una punta roscada y viene con una tuerca para que el sensor pueda ser adaptado a su proceso con una base:

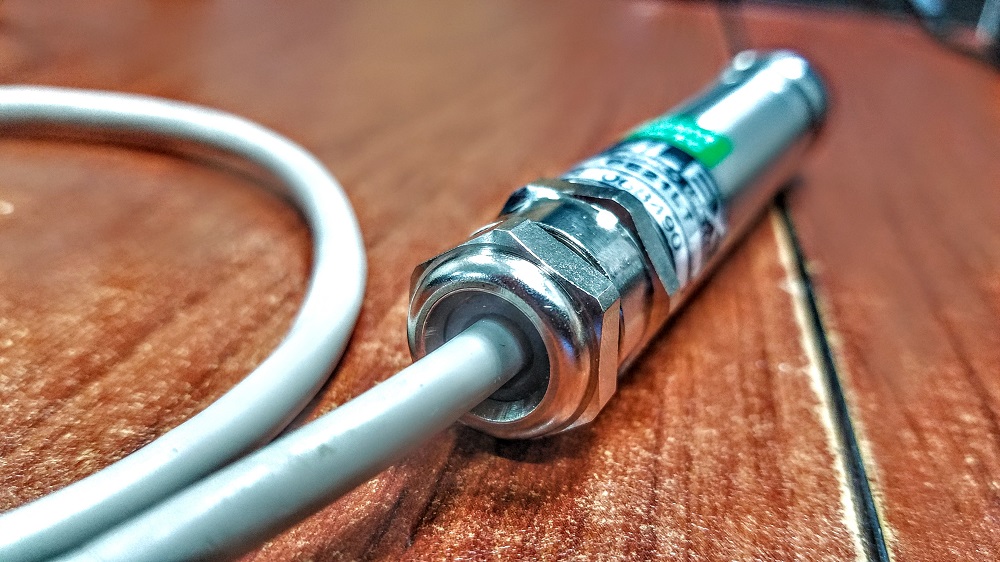

Tiene una carcasa de acero inoxidable, sellos en la parte posterior y frontal para garantizar una protección IP65:

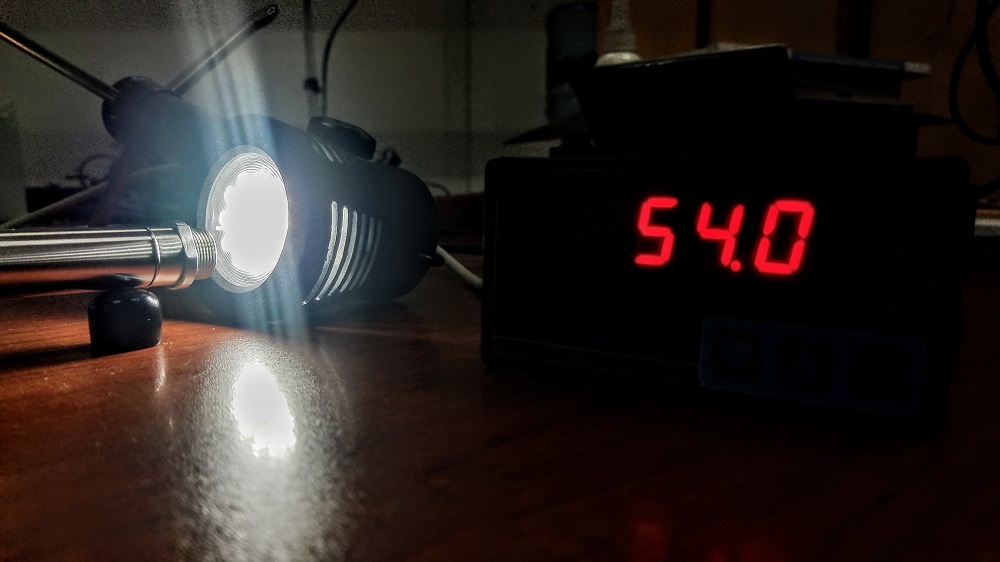

El display tiene segmentos led retroiluminados que permiten ver los datos en ambientes de poca luz:
Las especificaciones técnicas del sensor empleado son:
| Technical specifications | |
| General | |
| Output | 4~20mA |
| Accuracy | +/- 1% reading or +/- 1 ° C whichever is greater |
| Repeatability | +/- 0.5% reading or +/- 0.5 ° C, whichever is greater |
| Emissivity | 0.2 to 1.0 via 4 ~ 20mA input |
| Response time | 240 ms (90% response) |
| Spectral range | 8 to 14 µm |
| Supply voltage nominal | 24 VDC (28 VDC max) |
| Sensor voltage | min. 6 VDC |
| Loop impedance | max. 900 O (4 ~ 20 mA output) |
| Output impedance | 56 O |
| Mechanics | |
| Construction | Stainless steel |
| Dimensions | 18 mm in diameterx103 mm in length |
| Mounting of thread | M16x1 mm |
| Cable length | 1 m |
| Weight including cable | 95 gr |
| Environment | |
| Environmental classification | IP65 |
| Ambient temperature range | 0°C to 70°C |
| Relative humidity | 95% max. no condensation |
Las especificaciones técnicas del display son:
| ANALOG INPUT MODULAR INDICATORS / TOTALIZERS | |||
| GENERAL DATA | |||
| Power supply | 80-265 Vac (H version) 10-40 Vdc / 19-28 Vac (L version) | ||
| Power transducers | Max 18 V, 25 mA | ||
| Power consumption | Max 3 W | ||
| Isolation | 1.500 Vac | ||
| Communication interface | ModBUS RTU slave (optional board) | ||
| Memory | EEPROM 10 years, storage memory | ||
| VISUALIZATION AND MEASURE | |||
| Display | LED, 4 digit | ||
| Status indicators | 2 alarm leds (enabled threshold trips) | ||
| Front Buttons | 3 navigation keys | ||
| Display errors | Over range, fault sensor | ||
| Accuracy | 0,10% | ||
| Stability | 0,01%/K | ||
| Linearity error | 0,2°C (Pt100) 0,5° (TC J,K,E,N,T) 1°C (TC R,S) 2°C (TC B) 0,05% (0-10 V, 0-20 mA) | ||
| Cold joint | ±1,5°C | ||
| INPUT DATA | |||
| CH | 1 | ||
| Type | Voltage: 0-10 V Active / passive current: 0-20 / 4..20 mA Potentiometer: 1..100 k1 Pt100 2,3,4 wire (IEC 751 / EN 60751 – ITS90) Thermocouple J,K,R,S,T,B,E,N | ||
| Resolution | 14 bit | ||
| Sampling time | 20 ms | ||
| Reset (totalizer) | Yes: by digital input and front keys | ||
| THEMOMECHANICS DATA | |||
| Operating temperature | -10..+60 °C | ||
| Enclosure | PPO self-extinguish DIN 43700 | ||
| Protection degree | IP65 (frontal) | ||
| Terminal blocks | Removable, step 3,5 – 5,08 mm | ||
| Dimension (W x H x D) | 96x48x98 mm | ||
| Panel cut -out | 91×45 mm | ||
| Weight | 200 g | ||
| SETTINGS, NORMS | |||
| Software / settings | Display parameters, alarms, signals, timeout, reset, trips | ||
| Calibration | Yes, factory-made | ||
| Norms | EN 61000-6-4/2002, EN 61000-6-2/2005, EN 61010-1/2001 | ||
Aquí un video de su funcionamiento:
