Control de temperatura en hornos industriales

ICP DAS DGW-521 es una puerta de enlace de comunicación que puede convertir de manera estable los protocolos Modbus RTU/DCON a DALI; En esta aplicación, la puerta de enlace DGW-521 se conectó con éxito al sistema de calefacción del cliente y a los controladores de temperatura DALI, lo que hizo que sus hornos industriales de aire caliente fueran energéticamente eficientes y estables.

Además, se han creado condiciones de producción más flexibles ya que el proceso de temperatura del panel ha superado los diversos requisitos de producción de teléfonos móviles, tabletas, paneles de gran tamaño, paneles de automóviles, etc.

Introducción

El cliente, en este caso, es una fábrica de equipos que se especializa en la fabricación de hornos industriales, además de utilizar tecnología de luz y calor para brindar equipos de alta precisión en diversas industrias. Por ejemplo, placas de circuito impreso, pantallas planas (FPD), paneles táctiles, industrias de semiconductores, ensamblaje electrónico, impresión, revestimiento e industrias del calzado, etc.

El siguiente estudio de caso para el monitoreo de temperatura muestra la aplicación del ICP DAS DGW- Pasarela 521 utilizada en los hornos industriales de aire caliente.

Condiciones de producción estrictas: la temperatura del horno se ha convertido en un factor clave que afecta el rendimiento y la calidad.

En el procesamiento de paneles de gran tamaño de TFT-LCD (pantalla de cristal líquido de transistores de película delgada), bastantes materiales de recubrimiento deben someterse a procesos de horneado, por ejemplo, horneado previo después del recubrimiento foto-resistente, horneado posterior al revelado, horneado previo después de la película de alineación revestimiento, horneado de película de alineación, pre-horneado del dispensador de sellador. En estos procedimientos se requiere el proceso de calentamiento y, por lo general, cuanto más baja sea la temperatura, mejor.

Además, el control preciso de la temperatura juega un papel importante en cada proceso de calentamiento. Por ejemplo, la temperatura de pre-horneado después de la deshidratación y el recubrimiento debe estar en el rango de 90 ℃ a 120 ℃; y 190 ℃ a 250 ℃ es bueno para el proceso de pre-horneado después del revestimiento de película de alineación.

Para lograr un control preciso de la temperatura, se adoptan dos métodos principales de transportador de placa caliente, el tipo de lote y el tipo monolítico. En el pasado, el pegamento UV tenía problemas de envejecimiento (fenómeno de amarillamiento) mientras se procesaba en un ambiente de alta temperatura, causaba el problema de baja transmisión de luz, además de afectar la tasa de rendimiento.

Además de TFT-LCD, los requisitos de fabricación de productos electrónicos como teléfonos inteligentes y tabletas, televisores LCD, computadoras portátiles, iPads, LTPS, IGZO, OLED, productos 3D desnudos están aumentando drásticamente; por lo tanto, la diversificación del panel táctil y otros productos de panel ha hecho que el proceso de fabricación sea mucho más complejo. Por ello, la estabilidad de la temperatura del horno se ha convertido en la clave del éxito en términos de rendimiento y calidad.

La puerta de enlace ICP DAS DALI, la conexión entre el PLC y el módulo de control de iluminación DALI.

En este caso, los hornos industriales de aire caliente están equipados con cientos de luces internas para generar el calor. Para permitir que la luz produzca el calor junto con el proceso, además de mantener su estabilidad y confiabilidad, el cliente eligió el módulo de control de iluminación DALI para administrar las luces, junto con el balasto electrónico para controlar con precisión la potencia de salida del tubo de luz.

Aunque el PLC que utilizan los hornos de aire caliente soporta el protocolo Modbus RTU, no está disponible para el protocolo de comunicación DALI. Por lo tanto, la puerta de enlace ICP DAS DGW-521 DALI es un dispositivo práctico para conectar tanto el PLC como el módulo de control de iluminación DALI para lograr la gestión de la temperatura y el monitoreo de la luz, manteniendo el control de las condiciones del proceso y la calidad del rendimiento.

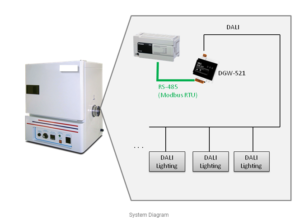

El diagrama del sistema es el siguiente:

Beneficios

Con la función de ajuste de potencia preciso y en tiempo real y la tecnología de recuperación de calor residual desarrollada por el cliente, el ICP DAS DGW-521 ayuda a reducir el consumo de energía de la máquina en al menos un 47%.

ICP DAS DGW-521 se considera una herramienta de comunicación estable entre el PLC y los tubos de luz mientras está en funcionamiento.

Conclusión

En el pasado, el mercado de los hornos de aire caliente estaba monopolizado por fabricantes extranjeros. Sin embargo, el horno múltiple de aire caliente fabricado por este cliente ha roto la dependencia de larga data de los equipos importados del exterior y ha cumplido con los requisitos de mejora de la calidad y reducción de costos, liderando la industria fotovoltaica de Taiwán en competitividad.

Este cliente es actualmente el único fabricante en Taiwán que puede suministrar equipos de calefacción Array/CF/Cell, y también es el único proveedor en la industria de fabricación de equipos TFT LCD de Taiwán.

ICP DAS está comprometido con la investigación y el desarrollo de nuevas tecnologías, y tenemos productos completos para satisfacer las necesidades de conversión de protocolos de varios clientes. Sin duda, ICP DAS continuará brindando productos y servicios integrales a nuestros valiosos clientes a través de una gran cantidad de experiencia acumulada.
