Monitoreo ambiental remoto

Monitoreo de Humedad y temperatura, aplicable en salas de servidores, oficinas, invernaderos, bodegas o almacenes de medicamentos o alimentos, etc.

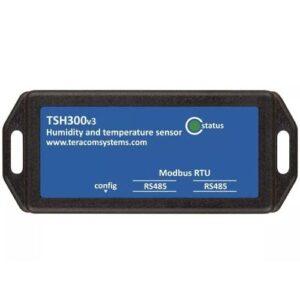

Tomaremos como ejemplo el sensor TSH300v3 que cuenta con interfaz RS-485 por y soporta protocolo Modbus RTU y un rango de temperatura de -10°C a +60°C que podrá acoplarse a la mayoría de los casos.

Instalación:

Estos sensores los podemos conectar en cadena sobre las paredes de las salas para abarcar la mayor área posible para tener una lectura completa de salas grandes de ser necesario, para el cableado se aconseja usar solo cables UTP/FTP con conectores RJ-45 y limitar la longitud total del cable a 30 m, aunque se ha demostrado que distancias mayores funcionan bien, por la alimentación de los equipos no tenemos que preocuparnos debido a que estos sensores se alimenta por el mismo cable de comunicación, se recomienda instalarlos a una altura de 1.2 a 1.4 metros por encima del suelo, evitar colocarlo cerca de las ventanas para no exponerlo a la radiación solar además que debemos procurar de instalarlo en lugares que tengan suficiente circulación de aire.

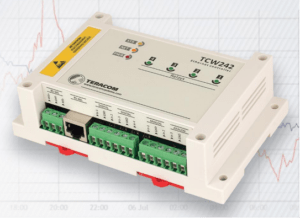

El ultimo sensor en la cadena va conectado en el controlador, en este caso usaremos el controlador TCW242 Que es un módulo IoT de grado industrial que ofrece un monitoreo y control para diferentes aplicaciones, Equipado con conexión Ethernet y con funcionalidad de adquisición de datos. Cuenta con 4 entradas digitales, 4 entradas analógicas configurables a 10V o 4-20mA, 4 relays y su interfaz RS485 que nos permite comunicarnos por Modbus RTU con nuestros sensores, soportando hasta 24 sensores Teracom o de otros fabricantes.

Al conectar el o los sensores verificaremos el LED indicador:

Si el LED parpadea en un periodo de 1 segundo, el sensor se encuentra trabajando correctamente.
Si el LED parpadea en un periodo de 3 segundos, el sensor no se encuentra en comunicación con el controlador.
Si el LED no parpadea, el sensor no se encuentra energizado

Una vez asegurada la conexión con los sensores podemos comunicar nuestro TCW242 mediante Ethernet a un switch, router, modem Wi-Fi o directamente a una PC.

El TCW242 por default cuanta con los siguientes ajustes de red:

IP address: 192.168.1.2, Subnet Mask: 255.255.255.0, Default Gateway: 192.168.1.1

Al momento de entar a la IP del equipo desde el buscador se solicitas el iniciar sesión, por default es: admin/admin.

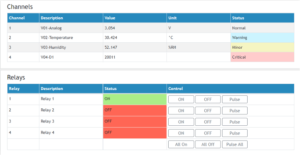

Una vez dentro de la interfaz web podemos monitorear y configurar los canales de entrada, datalogger, relays y sistema de alarmas.

Es posible configurar hasta 24 alarmas independientes con 5 estados diferentes seleccionables. Cada alarma puede configurarse utilizando hasta 2 límites e histéresis y puede asignarse a un canal específico.

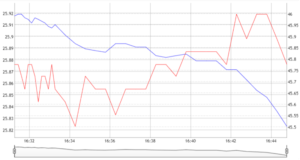

Los status de los canales y alarmas podemos visualizarlos a través de gráficas, cada grafica soporta hasta 4 canales y 2 dimensiones, el color de cada calar puede ser seleccionable. La información es estática y no puede visualizarse en tiempo real, para ver la información mas reciente tenemos que actualizar la página y podemos exportar la gráfica formato CSV.

El dispositivo también admite diversos protocolos de comunicación M2M (máquina a máquina) como SNMP, HTTP API, MODBUS TCP/IP y MQTT. Estos protocolos permiten una fácil integración con otros sistemas y dispositivos industriales, proporcionando a los usuarios una amplia gama de opciones para el análisis y control de datos. Análisis y control de datos. En general, el módulo IoT industrial TCW242 es un dispositivo potente y versátil que ofrece capacidades avanzadas de supervisión y control para aplicaciones industriales.

Aquí se presentan ejemplos que destacan la importancia del sistema de monitoreo y cómo estos equipos desempeñan un papel fundamental en diversas aplicaciones:

Monitoreo de Humedad y Temperatura para Salas de Servidores y Centros de Datos:
El sistema de monitoreo desempeña un papel crítico en garantizar el funcionamiento ininterrumpido de salas de servidores y centros de datos, donde la humedad y la temperatura pueden tener un impacto significativo en el rendimiento y la confiabilidad de los equipos informáticos. Mantener un control preciso de estos parámetros es esencial para prevenir fallos y garantizar la integridad de los datos.
Monitoreo Ambiental en Invernaderos, Bodegas y Plantas de Hongos:
En entornos agrícolas como invernaderos, bodegas y plantas de hongos, el monitoreo ambiental es esencial para optimizar las condiciones de crecimiento y almacenamiento. Estos sistemas permiten un seguimiento continuo de factores como la temperatura y la humedad, asegurando así un ambiente óptimo para el cultivo y la conservación de productos.
Monitoreo de Humedad y Temperatura en Instalaciones Móviles (Telecomunicaciones):
Para las instalaciones móviles utilizadas en telecomunicaciones, mantener un control preciso de la humedad y la temperatura es crucial para garantizar un rendimiento fiable y prolongar la vida útil de los equipos. El monitoreo constante permite tomar medidas preventivas ante cambios adversos en estas condiciones.
Monitoreo de Temperatura para Almacenamiento de Medicamentos y Alimentos:
En el almacenamiento de medicamentos y alimentos, el monitoreo de la temperatura es esencial para preservar la calidad y la seguridad de estos productos. Los sistemas de monitoreo proporcionan una supervisión constante, asegurando que las condiciones de almacenamiento cumplan con los estándares necesarios para la preservación de la eficacia de los medicamentos y la inocuidad de los alimentos.

Estos ejemplos ilustran cómo el sistema de monitoreo desempeña un papel crucial en una variedad de aplicaciones, contribuyendo a la eficiencia, la seguridad y la confiabilidad en diversos entornos.
