Osciloscopios, puntas de prueba y soluciones de medición PARA I+D, MANUFACTURA Y SERVICIO AUTOMOTRIZ

Micsig es un fabricante especializado en osciloscopios y puntas de prueba, fundado en 2012 en Shenzhen, China. Su catálogo abarca osciloscopios tipo tablet, osciloscopios de alta resolución de 12 bits, osciloscopios automotrices y una familia completa de puntas: aisladas por fibra óptica, diferenciales de alto voltaje, de corriente CA/CD y flexibles tipo Rogowski.

La propuesta de la marca es acercar capacidades de laboratorio al lugar donde realmente ocurre la medición: equipos con pantalla táctil, operación con una sola mano, conectividad Wi-Fi y aplicación móvil, sin sacrificar resolución vertical, memoria ni velocidad de captura. Con más de 200 patentes y presencia en más de 50,000 usuarios en el mundo, Micsig se ha posicionado entre las marcas de referencia en osciloscopios portátiles.

En Logicbus integramos estos equipos en proyectos de electrónica de potencia, semiconductores de tercera generación (SiC y GaN), comunicaciones, electrificación vehicular y laboratorios educativos, con asesoría técnica para elegir el ancho de banda, la punta y el nivel de aislamiento que cada aplicación requiere.

2012
Año de Fundación
200+
Patentes
50,000+
Usuarios en el mundo
12 bits
Resolución Vertical

CATEGORÍAS DE PRODUCTO

Ocho familias que cubren desde el diagnóstico en piso hasta la caracterización de dispositivos de potencia en laboratorio.

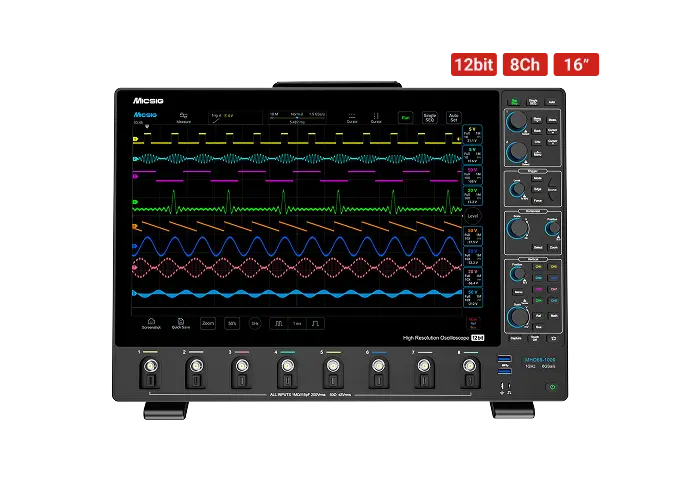

Alta resolución Osciloscopios de 12 bits

Osciloscopios de 12 bits

MH06MH03M03MH01STO

Cuatro veces más resolución vertical que un osciloscopio de 8 bits para ver rizado, ruido y detalles pequeños montados sobre señales grandes. Hasta 8 canales analógicos.

Ver serie

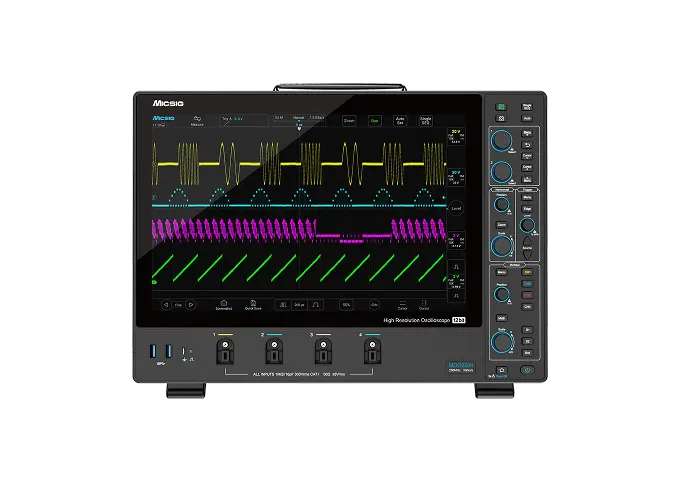

Portátil Osciloscopios tablet

Osciloscopios tablet de 8 bits

MDOETOTOVTO

Formato tablet con pantalla táctil capacitiva y batería: el osciloscopio de laboratorio que se puede llevar al tablero, a la planta o al campo.

Ver serie

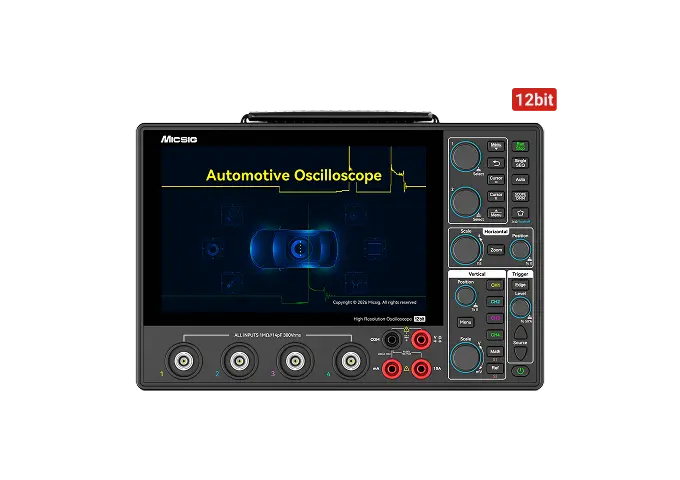

Automotriz Osciloscopios automotrices

Osciloscopios automotrices

AH01ATOSATOVATO

Formas de onda de referencia, disparos y mediciones preconfiguradas para sensores, actuadores, buses de datos y sistemas de tracción eléctrica.

Ver serie
Aislamiento óptico Puntas aisladas por fibra óptica SigOFIT

Puntas aisladas por fibra óptica SigOFIT

MOIP Gen 3MOIP Gen 2

Medición flotante segura con tolerancia a modo común de kilovolts. La tercera generación suma deriva cero, operación sin calibración y alimentación por láser.

Ver serie

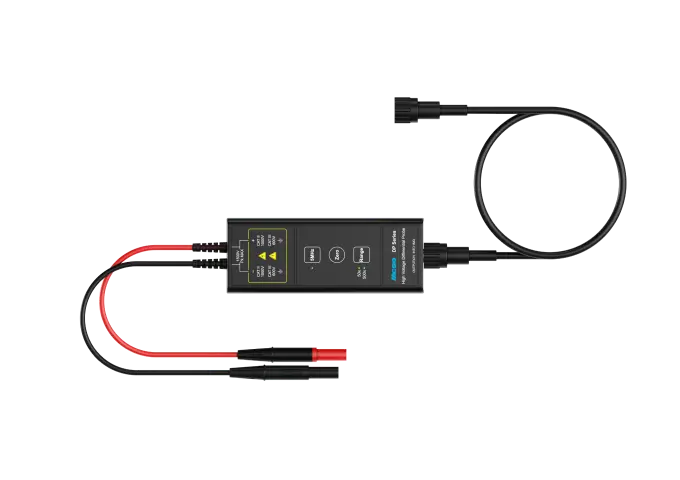

Alto voltaje Puntas diferenciales de alto voltaje

Puntas diferenciales de alto voltaje

Serie DP

Para medir compuerta, drenaje y bus de CD en convertidores e inversores sin referencia a tierra y sin poner en riesgo el equipo ni al operador.

Ver serie
Corriente Puntas de corriente CA/CD

Puntas de corriente CA/CD

CP alta frecuenciaCP2100ACP1000

Pinzas de efecto Hall para capturar corriente sin abrir el circuito, en versiones de alta y baja frecuencia según el ancho de banda que necesite la aplicación.

Ver serie
Flexible Puntas Rogowski de corriente CA

Puntas Rogowski de corriente CA

Serie RCP

Bobina flexible para corrientes elevadas y espacios cerrados: se enrolla alrededor de barras y cables donde no entra una pinza rígida.

Ver serie

¿QUÉ SERIE NECESITO?

Una guía rápida para orientar la elección antes de hablar con un ingeniero.

Si tu trabajo es... Familia recomendada Por qué
Caracterizar SiC/GaN y conmutación rápida MH06 / MH03 + SigOFIT Resolución de 12 bits y medición flotante con aislamiento óptico
Diseñar y depurar fuentes conmutadas MH03 / M03 + DP + CP Voltaje y corriente sincronizados para calcular pérdidas
Dar servicio en planta o campo MH01 / STO / MDO Formato tablet con batería, táctil y operación con una mano
Diagnóstico automotriz y vehículo eléctrico AH01 / ATO / SATO Mediciones y formas de onda de referencia listas para usar
Equipar un laboratorio educativo STO / TO / VTO Costo por estación bajo y curva de aprendizaje corta
Medir corrientes altas en tableros RCP + CP2100 Bobina flexible y pinza CA/CD sin abrir el circuito

APLICACIONES

Los seis campos donde la instrumentación Micsig resuelve un problema de medición concreto.

Semiconductores

Semiconductores

Caracterización de dispositivos de tercera generación (SiC, GaN), pruebas de doble pulso.

Electrónica de potencia

Electrónica de potencia

Fuentes conmutadas, inversores, cargadores y almacenamiento, transitorios y pérdidas de conmutación.

Comunicaciones

Comunicaciones

Transmisión de alta velocidad, baja latencia y señales de alta frecuencia en 5G, fibra y RF.

Automotriz

Automotriz

Tracción eléctrica, sistemas de carga y arquitectura electrónica del vehículo.

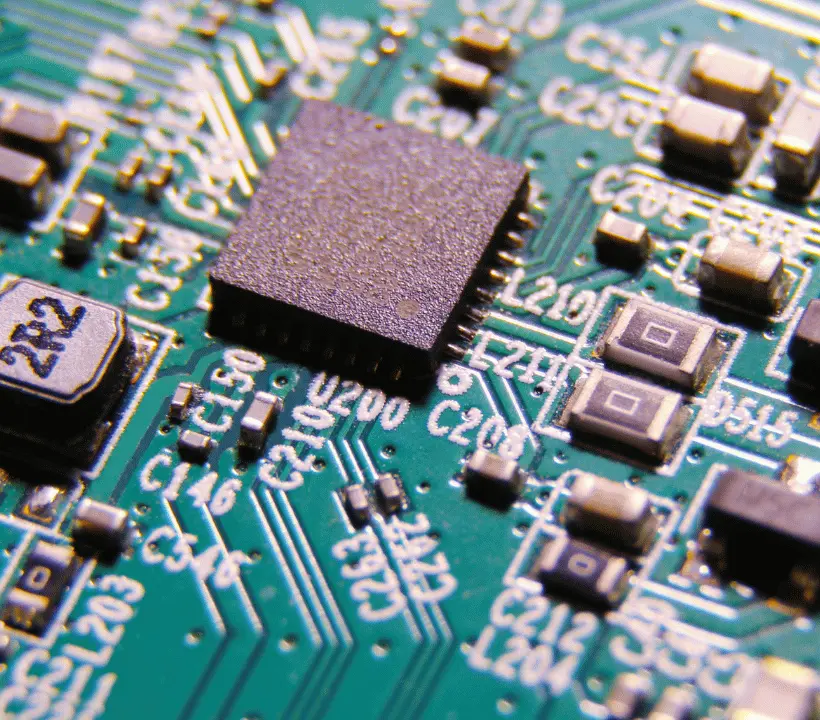

Electrónica de consumo

Electrónica de consumo

Miniaturización, bajo consumo y alta integración en dispositivos móviles, wearables y línea blanca.

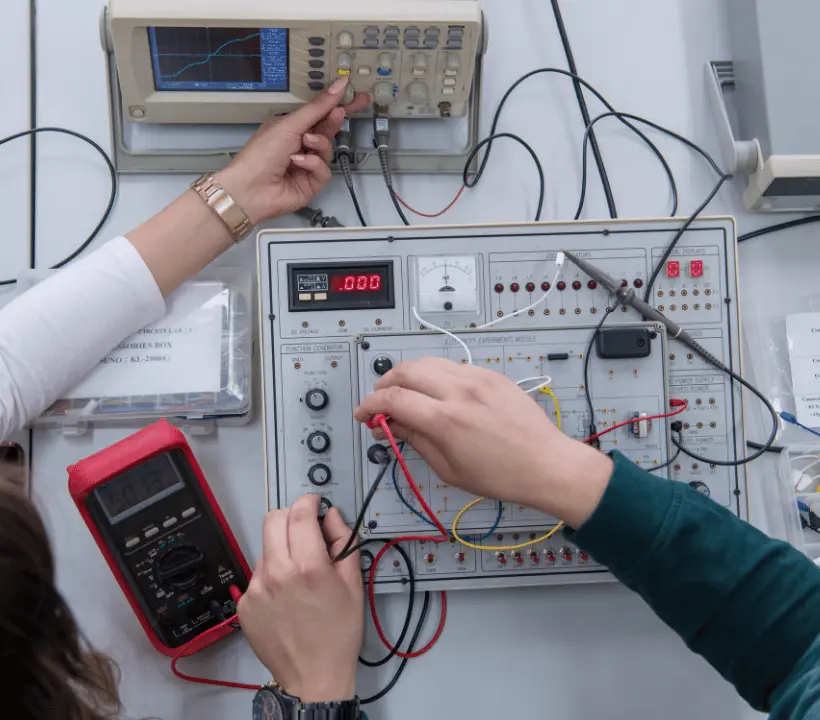

Educación

Educación

Plataformas de práctica para enseñar principios de electrónica y medición con equipo real.

Catálogos y Documentación

Especificaciones, rangos, dimensiones y códigos de pedido de toda la línea.

PDF

Catálogo de Productos Micsig

Catálogo completo de osciloscopios, puntas de prueba y accesorios de la marca Micsig.

Ver catálogo

PREGUNTAS FRECUENTES

La resolución vertical define en cuántos pasos se digitaliza la señal: 8 bits son 256 niveles y 12 bits son 4,096. En la práctica se traduce en poder ver rizado, ruido y pequeñas variaciones montadas sobre una señal grande sin tener que amplificar y perder contexto.
Es una técnica deliberada para restringir un osciloscopio de alto ancho de banda a un ancho menor y filtrar señales de alta frecuencia. Reduce el ruido que a veces aparece en la forma de onda y entrega una señal más limpia, aunque al mismo tiempo atenúa o elimina los componentes de alta frecuencia. Los valores típicos son ancho de banda completo y 20 MHz; algunos equipos incluyen además filtros paso altas y paso bajas.
Lo mejor es usar una punta diferencial, que da la medición más precisa y objetiva. Si no se cuenta con una, se pueden conectar dos puntas de un solo extremo a dos canales (por ejemplo Ch1 y Ch2) y hacer la resta matemática Ch1 − Ch2 para analizar la forma de onda resultante. En ese caso las dos puntas deben ser idénticas y la escala vertical de ambos canales debe ser la misma; de lo contrario el error de medición será considerable.
No. Al arrancar, el osciloscopio presenta deriva térmica y, después del calentamiento, la traza regresa a la línea base horizontal. Si la desviación persiste, se puede usar la función de calibración automática en la configuración de usuario.
Al conectar la punta se captan cargas del aire y eso genera una forma de onda en pantalla. Es un fenómeno normal que refleja precisamente la sensibilidad del instrumento.
La actualización del sistema solo admite memorias formateadas en FAT32; para almacenamiento son compatibles NTFS y FAT32. Las formas de onda se guardan en formato WAV y se pueden abrir después desde el canal de referencia del propio osciloscopio.
La dirección IP se consulta en Configuración > Red > WLAN, en el icono de ajustes de la red, dentro de la sección Avanzado. Esa IP se ingresa en el campo correspondiente de la aplicación móvil para conectar con el osciloscopio. El equipo también permite transferencia de archivos por FTP cuando está en la misma subred que la PC o el celular.

CONOCE MÁS SOBRE MICSIG

Cuéntanos qué necesitas medir y nuestros ingenieros te ayudan a elegir el osciloscopio y la punta adecuados.
Solicitar cotización Ver en tienda
