Sensor de temperatura infrarrojo intrínsecamente seguro ExTemp con 2 cables de salida 4~20mA, rango de temperatura desde -20°C hasta 1000°C. Longitud del cable de 5m, 10m o 25m.
Características:
Aplicaciones:
| Especificaciones técnicas | |
|---|---|
| Clasificación de áreas peligrosas | |
| Clasificación ATEX | Ex II 1GD |
| Clasificación IECEx (Gas) | Ex ia IIC T4 Ga |
| Clasificación IECEx (Polvo) | Ex ia IIIC T135°C IP65 Da |
| Temperatura ambiente | -20°C <= Ta <=70°C |
| Voltaje de entrada DC máx. | Ui = 28V |
| Corriente de entrada máx. | Ii = 93mA |
| Potencia de entrada máx. | Pi = 650 mW |
| Capacitancia interna máx. | Ci = 8 nF |
| Inductancia interna máx. | Li = 0 mH |
| Número de certificado ATEX | CML 14ATEX2079 |
| Número de certificado IECEx | IECEx CML 14.0032 |
| Especificaciones generales | |
| Rango de temperatura | Configurable desde -20°C a 1000°C vía adaptador USB (opcional); preconfigurado de acuerdo a la configuración seleccionada |
| Límite de temperatura máx. | 1000°C |
| Límite de temperatura min. | 100°C |
| Salida | 4~20 mA |
| Precisión | +/-1°C o 1%, cualquiera que sea más grande |
| Repetibilidad | +/-0.5°C o 0.5%, cualquiera que sea más grande |
| Rango de configuración de emisividad | 0.20 a 1.00 (preconfigurado a 0.95) |
| Método de configuración de emisividad | Configurable por usuario vía interfaz USB |
| Tiempo de respuesta | 240ms (respuesta al 90%) |
| Rango espectral | 8 a 14 um |
| Suministro de voltaje | 12 a 24 VDC +/-5% |
| Corriente máx. | 25 mA |
| Especificaciones mecánicas | |
| Construcción | Acero inoxidable |
| Dimensiones principales | 20mm dia x 150mm largo |
| Montaje | Rosca de M20 x 1.5mm, longitud de 46mm, incluye dos tuercas para montaje |
| Longitud del cable | 5m, 10m o 25m |
| Peso con cable de 5 m | 475 gr |
| Especificaciones ambientales | |
| Clasificación ambiental | IP65 (NEMA 4) |
| Rango de temperatura ambiente | 0°C a 70°C |
| Humedad relativa | Máx. 95% sin condensación |
| CE | Si |
| RoHS | Si |

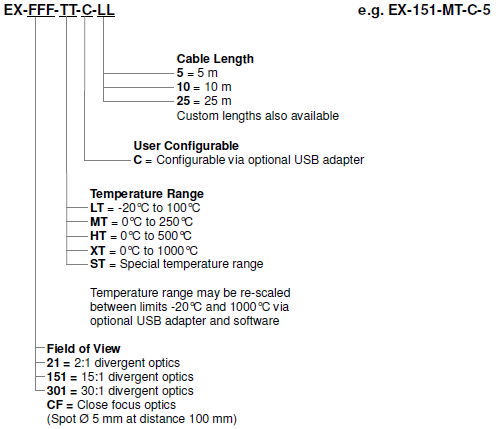

| Información de orden | |||||
|---|---|---|---|---|---|
| Modelo | Resolución óptica/Campo de vista | Rango de temperatura | Configurable por el usuario | Longitud del cable | |

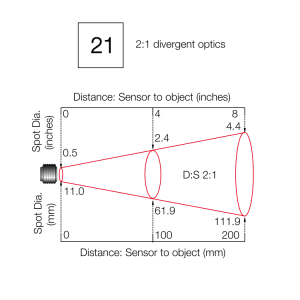

| EX-21-LT-C-5 | 2:1 óptica divergente | -20°C a 100°C | Si | 5 metros | |
| EX-21-LT-C-10 | 2:1 óptica divergente | -20°C a 100°C | Si | 10 metros | |
| EX-21-LT-C-25 | 2:1 óptica divergente | -20°C a 100°C | Si | 25 metros | |
| EX-21-MT-C-5 | 2:1 óptica divergente | 0°C a 250°C | Si | 5 metros | |
| EX-21-MT-C-10 | 2:1 óptica divergente | 0°C a 250°C | Si | 10 metros | |
| EX-21-MT-C-25 | 2:1 óptica divergente | 0°C a 250°C | Si | 25 metros | |
| EX-21-HT-C-5 | 2:1 óptica divergente | 0°C a 500°C | Si | 5 metros | |
| EX-21-HT-C-10 | 2:1 óptica divergente | 0°C a 500°C | Si | 10 metros | |
| EX-21-HT-C-25 | 2:1 óptica divergente | 0°C a 500°C | Si | 25 metros | |
| EX-21-XT-C-5 | 2:1 óptica divergente | 0°C a 1000°C | Si | 5 metros | |
| EX-21-XT-C-10 | 2:1 óptica divergente | 0°C a 1000°C | Si | 10 metros | |
| EX-21-XT-C-25 | 2:1 óptica divergente | 0°C a 1000°C | Si | 25 metros | |
| EX-21-ST-C-5 | 2:1 óptica divergente | Rango de temperatura especial | Si | 5 metros | |
| EX-21-ST-C-10 | 2:1 óptica divergente | Rango de temperatura especial | Si | 10 metros | |
| EX-21-ST-C-25 | 2:1 óptica divergente | Rango de temperatura especial | Si | 25 metros | |

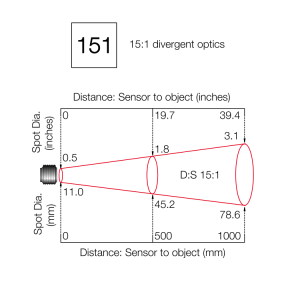

| EX-151-LT-C-5 | 15:1 óptica divergente | -20°C a 100°C | Si | 5 metros | |
| EX-151-LT-C-10 | 15:1 óptica divergente | -20°C a 100°C | Si | 10 metros | |
| EX-151-LT-C-25 | 15:1 óptica divergente | -20°C a 100°C | Si | 25 metros | |
| EX-151-MT-C-5 | 15:1 óptica divergente | 0°C a 250°C | Si | 5 metros | |
| EX-151-MT-C-10 | 15:1 óptica divergente | 0°C a 250°C | Si | 10 metros | |
| EX-151-MT-C-25 | 15:1 óptica divergente | 0°C a 250°C | Si | 25 metros | |
| EX-151-HT-C-5 | 15:1 óptica divergente | 0°C a 500°C | Si | 5 metros | |
| EX-151-HT-C-10 | 15:1 óptica divergente | 0°C a 500°C | Si | 10 metros | |
| EX-151-HT-C-25 | 15:1 óptica divergente | 0°C a 500°C | Si | 25 metros | |
| EX-151-XT-C-5 | 15:1 óptica divergente | 0°C a 1000°C | Si | 5 metros | |
| EX-151-XT-C-10 | 15:1 óptica divergente | 0°C a 1000°C | Si | 10 metros | |
| EX-151-XT-C-25 | 15:1 óptica divergente | 0°C a 1000°C | Si | 25 metros | |
| EX-151-ST-C-5 | 15:1 óptica divergente | Rango de temperatura especial | Si | 5 metros | |
| EX-151-ST-C-10 | 15:1 óptica divergente | Rango de temperatura especial | Si | 10 metros | |
| EX-151-ST-C-25 | 15:1 óptica divergente | Rango de temperatura especial | Si | 25 metros | |

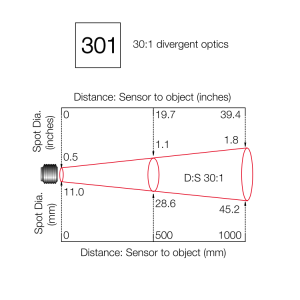

| EX-301-LT-C-5 | 30:1 óptica divergente | -20°C a 100°C | Si | 5 metros | |
| EX-301-LT-C-10 | 30:1 óptica divergente | -20°C a 100°C | Si | 10 metros | |
| EX-301-LT-C-25 | 30:1 óptica divergente | -20°C a 100°C | Si | 25 metros | |
| EX-301-MT-C-5 | 30:1 óptica divergente | 0°C a 250°C | Si | 5 metros | |
| EX-301-MT-C-10 | 30:1 óptica divergente | 0°C a 250°C | Si | 10 metros | |
| EX-301-MT-C-25 | 30:1 óptica divergente | 0°C a 250°C | Si | 25 metros | |
| EX-301-HT-C-5 | 30:1 óptica divergente | 0°C a 500°C | Si | 5 metros | |
| EX-301-HT-C-10 | 30:1 óptica divergente | 0°C a 500°C | Si | 10 metros | |
| EX-301-HT-C-25 | 30:1 óptica divergente | 0°C a 500°C | Si | 25 metros | |
| EX-301-XT-C-5 | 30:1 óptica divergente | 0°C a 1000°C | Si | 5 metros | |
| EX-301-XT-C-10 | 30:1 óptica divergente | 0°C a 1000°C | Si | 10 metros | |
| EX-301-XT-C-25 | 30:1 óptica divergente | 0°C a 1000°C | Si | 25 metros | |
| EX-301-ST-C-5 | 30:1 óptica divergente | Rango de temperatura especial | Si | 5 metros | |
| EX-301-ST-C-10 | 30:1 óptica divergente | Rango de temperatura especial | Si | 10 metros | |
| EX-301-ST-C-25 | 30:1 óptica divergente | Rango de temperatura especial | Si | 25 metros | |
| EX-CF-LT-C-5 | Óptica de enfoque cercano | -20°C a 100°C | Si | 5 metros | |
| EX-CF-LT-C-10 | Óptica de enfoque cercano | -20°C a 100°C | Si | 10 metros | |
| EX-CF-LT-C-25 | Óptica de enfoque cercano | -20°C a 100°C | Si | 25 metros | |
| EX-CF-MT-C-5 | Óptica de enfoque cercano | 0°C a 250°C | Si | 5 metros | |
| EX-CF-MT-C-10 | Óptica de enfoque cercano | 0°C a 250°C | Si | 10 metros | |
| EX-CF-MT-C-25 | Óptica de enfoque cercano | 0°C a 250°C | Si | 25 metros | |
| EX-CF-HT-C-5 | Óptica de enfoque cercano | 0°C a 500°C | Si | 5 metros | |
| EX-CF-HT-C-10 | Óptica de enfoque cercano | 0°C a 500°C | Si | 10 metros | |
| EX-CF-HT-C-25 | Óptica de enfoque cercano | 0°C a 500°C | Si | 25 metros | |
| EX-CF-XT-C-5 | Óptica de enfoque cercano | 0°C a 1000°C | Si | 5 metros | |
| EX-CF-XT-C-10 | Óptica de enfoque cercano | 0°C a 1000°C | Si | 10 metros | |
| EX-CF-XT-C-25 | Óptica de enfoque cercano | 0°C a 1000°C | Si | 25 metros | |
| EX-CF-ST-C-5 | Óptica de enfoque cercano | Rango de temperatura especial | Si | 5 metros | |
| EX-CF-ST-C-10 | Óptica de enfoque cercano | Rango de temperatura especial | Si | 10 metros | |
| EX-CF-ST-C-25 | Óptica de enfoque cercano | Rango de temperatura especial | Si | 25 metros | |
