Módulo de salida digital aislada de 4 canales y Módulo de salida digital aislado de 4 canales tipo fuente.

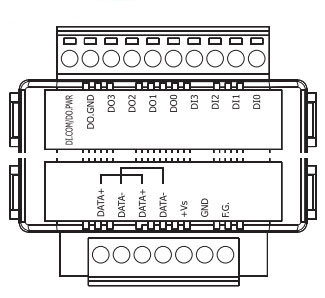

Estructura:
Características:
tM-P4A4
El TM-P4A4 ofrece 4 canales de entrada digital y 4 canales de salida digital, cada una de ellas con aislamiento photocouple. El TM-P4A4 soporta salida tipo Source con protección contra cortocircuitos, mientras que la entrada es el tipo Sink. Todos los canales de entrada se pueden utilizar un contadore de 16-bit. Hay opciones para configurar los valores de salida de encendido y caja de seguridad digital. Protección 4 kV ESD y también se proporciona aislamiento intra-módulo 3750 VCC.
Estructura:
Características:
- Salidas digitales Tipo Source.
- Entradas digitales Tipo Sink.
- Aislamiento Photocouple.
- Todos los canales se pueden utilizar como contadores de 16 bits.
- Dual Watchdog.
- Opciones para configurar los valores de encendido.
- Valores de guardado configurables.
- Amplio rango de temperatura de -25°C ~ +75°C.
- Todo tipo de control de encendido/apagado.
- Automatización industrial.
- Maquinaria Industrial.
- Automatización de Edificios.
- Sistemas de Alimentación y bebidas.
- De fabricación de semiconductores.
- Sistemas de Control.
| Especificaciones Técnicas | |||
| De entrada digital/contador | |||
| Los canales de entrada | 4 | ||
| Tipo | Contacto húmedo (Sink) | ||
| En el nivel de tensión | 3.5 VDC ~ 50 V CC | ||
| Desactivado el nivel de tensión | 1 V máx. | ||
| Impedancia de entrada | 10 k, 0,66 W | ||
| Contadores | Canales | 4 | |
| Contadores máx. | 65535 (16 bits) | ||
| Máx. Frecuencia de entrada | 100 Hz | ||
| Min. Ancho de Pulso | 5 ms | ||
| Protección contra sobretensiones | 70 VCC | ||
| Salida digital | |||
| Canales de salida | 4 | ||
| Tipo | Colector abierto aislado (fuente) | ||
| Máx. Corriente de carga | 650 mA / canal | ||
| Tensión de carga | 10 VCC ~ 40 V CC | ||
| Protección contra sobretensiones | 47 VCC | ||
| Protección de sobrecarga | Sí | ||
| Protección contra cortocircuito | Sí | ||
| Encendido Valor | Sí, programable | ||
| Valor seguro | Sí, programable | ||
| Comunicación | |||
| Interfaz | RS-485 | ||
| Formato | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) | ||
| Velocidad de transmisión | 1200 ~ 115200 bps | ||
| Protocolo | DCON, Modbus / RTU, Modbus / ASCII | ||
| Dual Watchdog | Sí, el módulo (2.3 segundos), Comunicación (programable) |
||
| Indicadores LED | |||
| Poder | Un LED como indicador de encendido | ||
| Aislamiento | |||
| Dentro del módulo de aislamiento, el campo y la lógica | 3750 VCC | ||
| EMS Protección | |||
| ESD (IEC 61000-4-2) | ± 4 kV por contacto para cada terminal ± 8 kV aire de punto aleatorio |
||
| EFT (IEC 61000-4-4) | ± 4 kV para alimentación | ||
| Requisitos de energía | |||
| Protección de polaridad inversa | Sí | ||
| Alimentado por el bloque de terminales | Sí, 10 ~ 30 VDC | ||
| Consumo | 0,5 W máx. | ||
| Mecánico | |||
| Dimensiones (W x largo x alto) | 52 mm x 98 mm x 27 mm | ||
| Instalación | Montaje en carril DIN | ||
| Medio ambiente | |||
| Temperatura de funcionamiento | -25 ~ +75 ° C | ||
| Temperatura de almacenamiento | -30 ~ +75 ° C | ||
| Humedad | 10 ~ 95% RH, sin condensación | ||
