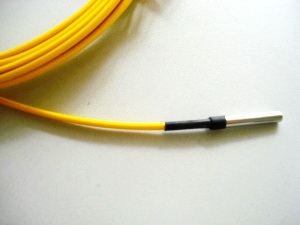

Sensor de Temperatura Termopar
Un termopar es un dispositivo formado por la unión de dos
metales distintos que produce un voltaje (efecto Seebeck), que es función de la
diferencia de temperatura entre uno de los extremos denominado "punto caliente" o
unión caliente o de medida y el otro denominado "punto frío" o unión fría o
de referencia.
En Instrumentación industrial, los termopares son ampliamente usados como
sensores de temperatura. Son económicos, intercambiables, tienen conectores estándar y son
capaces de medir un amplio rango de temperaturas. Su principal limitación es la exactitud ya que
los errores del sistema inferiores a un grado Celsius son difíciles de obtener.
Aplicaciones:
- Inyección de plástico
- Procesos alimenticios
- Procesos industriales
- Equipo de empaque
- Equipos de refrigeración
- Hornos
|
Especificaciones técnicas
|
|
| Tipo | K |
| Rango de temperatura | 0°C ~ 1250 °C |
| Exactitud | ± 2.2°C o ±0.75% |
| Diámetro del tubing | 3/16"e; |
| Longitud del tubing | 1"e; |
| Material del tubing | Acero inoxidable |
| Tipo de unión | Aislado |
| Composición química | Cromel (+), Alumel (-) |
| Ambiente de trabajo | Satisface atmósferas oxidantes |
| Aislante | |
| Material de la extensión | PVC |
| Rango de temperatura | -30°C ~ 105°C |
| Longitud de la extensión | 2 m / 5 m |
| Número de hilos | 2 hilos |
| Resistencia a la abrasión | Muy buena |
| Resistencia a la humedad | Muy buena |
| Resistencia a la producción del petróleo | Muy buena |
| Código de orden | |
| Termopar con 2 metros de aislante | LB-30102-213-21-1PLG-1-A2m-0 |
| Termopar con 5 metros de aislante | LB-30102-213-21-1PLG-1-A5m-0 |
 "Sensor de Temperatura Termopar")

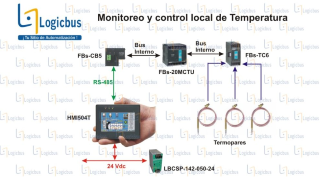

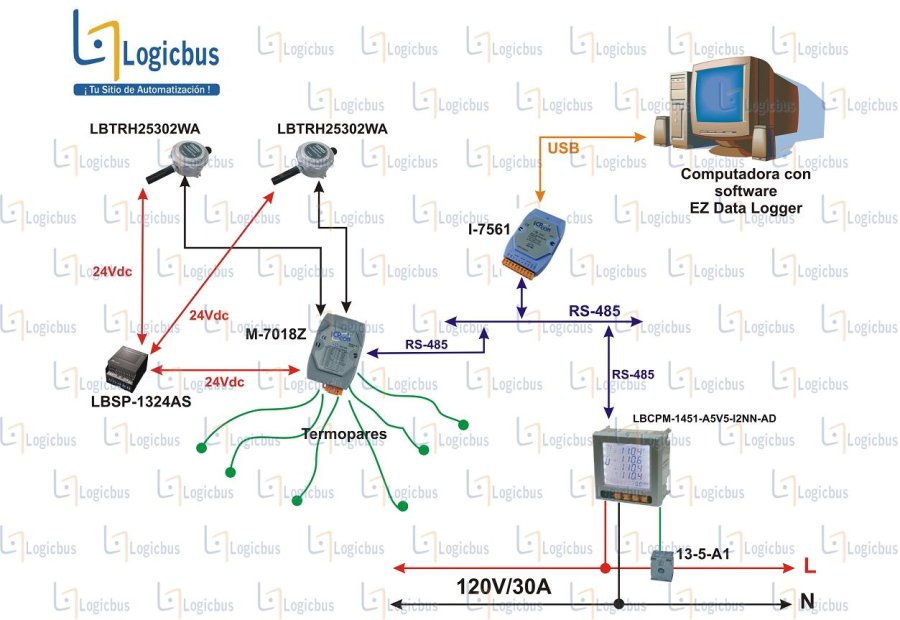

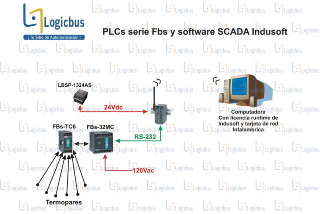

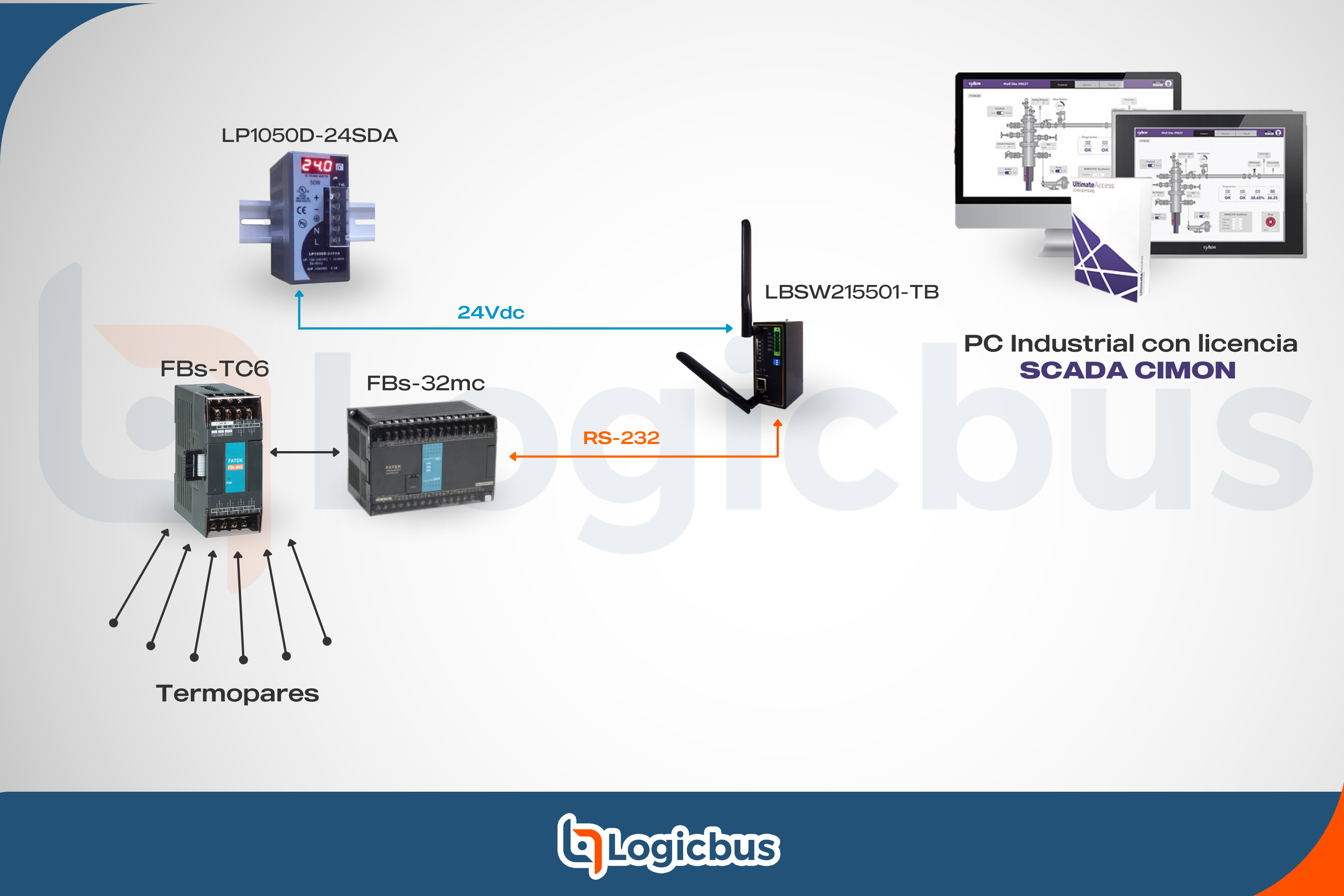

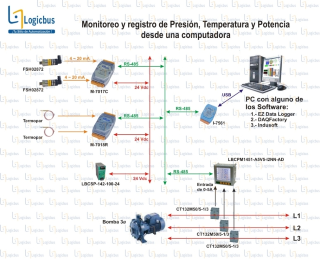

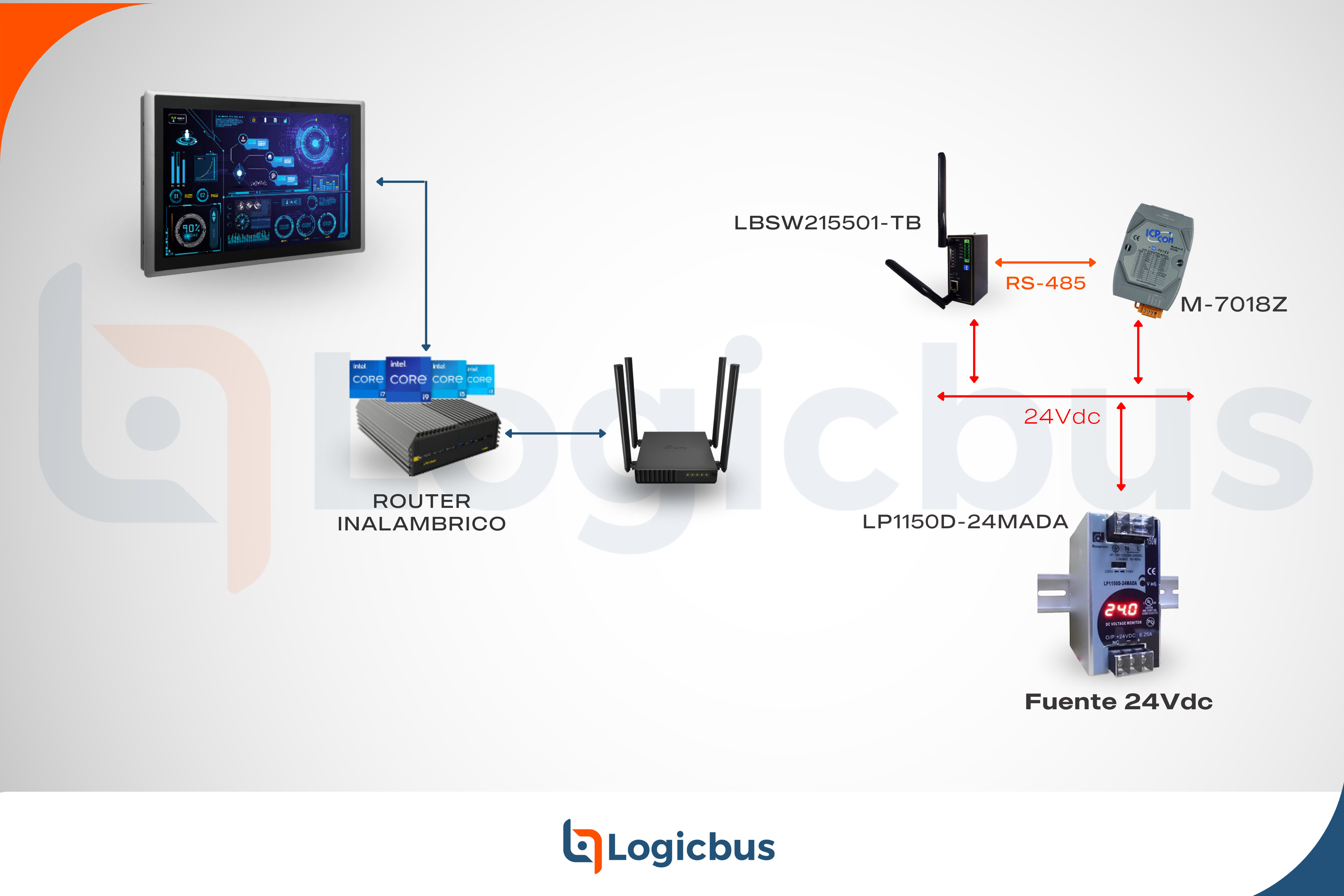

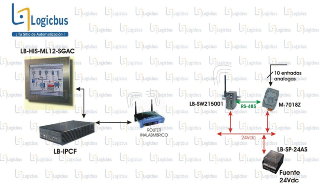

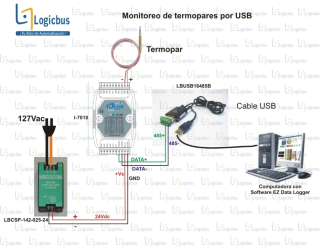

Ejemplos de Esquemas de Conexión
|
|
|
|
|
|
