Optimiza tus redes industriales con interruptor gigabit IES7110 de 3onedata

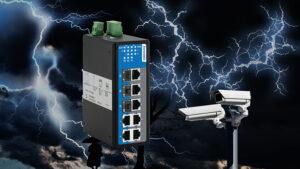

El IES7110 de 3onedata es una serie de switches industriales Ethernet gestionados de capa 2 con 10 puertos, que están diseñados para cumplir con aplicaciones críticas en misiones rigurosas, como vigilancia al aire libre, minas de carbón y ciudades inteligentes. Permiten una gran flexibilidad para establecer un anillo SW-Ring redundante Gigabit y un enlace ascendente Gigabit, y adoptan un diseño de grado industrial para adaptarse a entornos hostiles.

Switch Ethernet de Fibra Resistente

Los switches Ethernet de la serie IES7110 están equipados con interfaces 1000Base-FX SFP, interfaz de fibra 100Base-FX SC/FC/ST y interfaz Ethernet de 10/100 Mbps. La interfaz SFP se utiliza para construir una red de anillo Gigabit, la interfaz 100Base-FX se conecta al switch de capa de acceso. La serie IES7110 tiene una clasificación de protección IP40, lo que significa que los switches Ethernet no se verán afectados por partículas de polvo pequeñas, suciedad, agua, humedad o vibraciones en la mayoría de los entornos industriales. El diseño sin ventilador y la carcasa corrugada garantizan una disipación de calor altamente eficiente y capacidades de EMI/EMC de alto nivel, lo que lo convierte en la opción perfecta para diversos entornos hostiles.

Tecnologías de Redundancia para Redes Industriales

La topología de anillo es una forma muy popular y rentable de construir una red y es reconocida en la industria como una de las soluciones más efectivas para evitar tiempos de inactividad de la red. La tecnología de anillo SW-Ring patentada de 3onedata admite estructuras de anillo único, anillo de acoplamiento, cadena y de doble hogar, permitiendo que las redes se recuperen automáticamente en un máximo de 20 ms, aumentando la confiabilidad del sistema y la disponibilidad de su columna vertebral de red.

Tecnología VLAN para Garantizar la Seguridad de la Red

Los switches de la serie IES7110 admiten el protocolo IEEE 802.1Q, los puertos del switch pueden funcionar en modos de acceso, troncal e híbrido. Toda la LAN se puede dividir lógicamente en varias VLAN a través de la tecnología VLAN para suprimir tormentas de difusión. Las VLAN virtuales no pueden comunicarse entre sí, garantizando así la privacidad y seguridad de los subsistemas.

Función Estática de Multidifusión y IGMP Snooping

La vinculación de multidifusión puede ayudar al switch a gestionar la membresía del grupo y guiar la retransmisión de mensajes de multidifusión, pero una vez que el switch recibe un mensaje de multidifusión, desencadenará una inundación de tráfico de multidifusión en toda la red. Los switches de la serie IES7110 admiten la función IGMP Snooping, que puede analizar los mensajes de multidifusión recibidos y establecer una relación de asignación entre puertos y direcciones MAC de multidifusión, guiando al switch para reenviar el tráfico de multidifusión desde puertos específicos para optimizar los recursos de ancho de banda.

Trampa SNMP para Alertas de Eventos

Los switches de la serie IES7110 admiten alertas de eventos para ayudar a los administradores de red a detectar rápidamente eventos anormales, como interrupciones de conectividad de red y fallos de alimentación del switch, permitiendo a los administradores diagnosticar problemas en tiempo real.

Características Adicionales

SNMPv12c se utiliza para la gestión de red de varios niveles.
El espejeo de puertos puede realizar análisis y monitoreo de datos, lo que es conveniente para la depuración en línea.
QoS admite clasificación y configuración de prioridades para el tráfico en tiempo real.
LLDP puede lograr el descubrimiento automático de topología, lo que es conveniente para la gestión visual.
La gestión de archivos es conveniente para la configuración rápida y la actualización en línea del dispositivo.
La gestión de ancho de banda puede distribuir razonablemente el ancho de banda de red, evitando estados impredecibles de la red.
Las estadísticas de puertos se pueden utilizar para estadísticas de tráfico en tiempo real.
La contraseña del usuario puede realizar una gestión jerárquica del usuario para mejorar la seguridad de la gestión del dispositivo.
La alarma de relé es conveniente para la solución de problemas en el lugar de construcción.
La supresión de tormentas puede restringir la difusión, multidifusión y unidifusión desconocida.
VLAN se utiliza para simplificar la planificación de red.
El trunking de puertos puede aumentar el ancho de banda de red y mejorar la confiabilidad de la conexión de red para lograr una utilización óptima del ancho de banda.
IGMP Snooping y multidifusión estática se pueden utilizar para filtrar el tráfico de multidifusión y ahorrar ancho de banda de red.
SW-Ring, STP/RSTP pueden lograr redundancia de red, evitando tormentas de red.
La autenticación 802.1X puede fortalecer la flexibilidad y seguridad de la red.
La protección de bucle puede eliminar eficientemente la influencia causada por el bucle de puerto al detectar la existencia de un bucle de puerto.
Soporte para alarma de excepción de conexión de puerto y energía, alarma de tasa de puerto, CPU y utilización de memoria.

Aplicaciones

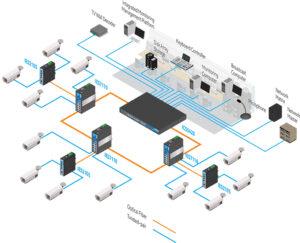

Sistema de Vigilancia de Parque Natural

El sistema de vigilancia de parque natural se aplica generalmente en áreas protegidas por la naturaleza, hábitats de animales, sitios de migración de aves y distritos lacustres. No solo puede realizar la vigilancia ininterrumpida de construcciones indiscriminadas, emisiones de contaminantes, daños ecológicos y otros actos ilegales, sino que también puede monitorear las condiciones húmedas y la vida silvestre para hacer un seguimiento de la tendencia de los cambios ecológicos en los humedales.

El alcance del humedal se extiende a decenas de kilómetros, por lo que es esencial adoptar comunicaciones de fibra óptica para la red de vigilancia. Las cámaras de vigilancia más centralizadas suelen estar conectadas al switch de agregación más cercano, y para los puntos de monitoreo remotos desde la red principal, se pueden utilizar switches no gestionados para consolidar los datos de las cámaras y transmitirlos de regreso a la red principal a través de enlaces de fibra óptica.

Los switches IES7110-2GS de 3onedata proporcionan dos puertos de fibra Gigabit para formar una red de anillo Gigabit con la tecnología SW-Ring privada de 3onedata, lo que permite que las redes se recuperen en 20 ms, minimizando el riesgo de tiempo de inactividad de la red.

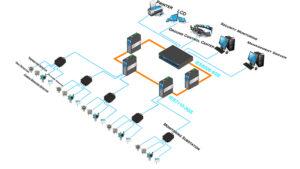

Sistema de Monitoreo Ambiental de Mina de Carbón

Actualmente, el consumo de carbón es aproximadamente del 30% en la estructura total de consumo de energía en el mundo. Sin embargo, el carbón es un comercio de alto riesgo con una alta tasa de accidentes. Es especialmente importante establecer un sistema confiable de monitoreo ambiental en las minas de carbón para reducir la incidencia de accidentes en la mina y garantizar la seguridad de la producción de carbón.

El sistema de monitoreo ambiental de minas de carbón consta de red de transmisión, sub-sitio, varios sensores, suministro de energía, actuadores y software relacionado. Puede monitorear parámetros ambientales como la concentración de metano subterráneo, la velocidad del viento, la presión del viento, la concentración de monóxido de carbono, la temperatura y el estado de funcionamiento del equipo electromecánico, etc., para reducir o evitar eficazmente los accidentes.

Los switches de anillo de fibra IES7110 de 3onedata se utilizan en todos los nodos de transmisión críticos en el sistema para formar una red de columna vertebral de anillo Gigabit que se recupera automáticamente en 20 ms. El IES7110-3GS instalado en la caja a prueba de explosiones puede agregar los datos de los sub-sitios de monitoreo y, a través del puerto Ethernet de 10/100 Mbps, transmitir datos importantes como monóxido de carbono, oxígeno, gas, temperatura y humedad al centro de monitoreo en tiempo real a través de enlace de fibra. El servidor en el centro de monitoreo es responsable del almacenamiento, procesamiento y análisis de datos, también registra cambios ambientales y condiciones de operación del equipo, juzga si los datos están en un rango razonable. Cuando los datos exceden el rango razonable, iniciará alarmas automáticas o ejecutará operaciones de comando para garantizar el funcionamiento estable y confiable del sistema.

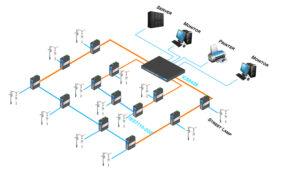

Sistema de Control de Farolas

Para controlar efectivamente el consumo de energía y mejorar la eficiencia de gestión de las principales carreteras de la ciudad, el sistema de farolas está dotado de aplicaciones cada vez más inteligentes.

Gracias a IoT y Cloud Computing, el nuevo tipo de farola se integra con un sistema de vigilancia de video y reproducción de audio y video para lograr una gestión y control centralizados, mejorar la monitorización de las condiciones de la carretera, haciendo que la gestión y el mantenimiento de la carretera sean más informatizados e inteligentes.

Los switches robustos IES7110 de 3onedata se utilizan en el sistema de farolas, se instalan en la base de la luz y se accede a cámaras de monitoreo, controladores de iluminación, pantallas LED y otros dispositivos terminales mediante la interfaz Ethernet de 10/100 Mbps, las señales de control y los datos de video se transmiten de regreso al centro de gestión remoto a través de enlaces de fibra Gigabit. Para garantizar la seguridad de los datos de los subsistemas, los administradores de red pueden usar VLAN para dividir los datos de monitoreo de video, las señales de control de iluminación y el tráfico de multidifusión de las pantallas LED en sus respectivas VLAN virtuales. Al mismo tiempo, habilitar IGMP Snooping en el switch puede monitorear y gestionar el tráfico de multidifusión, optimizando eficazmente los recursos de ancho de banda.
